AGM или GEL – какой аккумулятор выбрать и чем они отличаются

Содержание

• Ключевые отличия AGM и GEL аккумуляторов в таблице сравнения
• Что такое AGM аккумулятор: устройство, плюсы и минусы технологии
• Что такое GEL аккумулятор: устройство, плюсы и минусы технологии
• Ресурс и количество циклов заряда-разряда AGM и GEL при разной глубине DoD
• Буферный и циклический режим работы: в чем разница для AGM и GEL
• Как ведут себя аккумуляторы AGM и GEL на морозе и при высоких температурах
• Требования к зарядному устройству и допустимое напряжение заряда AGM и GEL
• Что выбрать для ИБП, газового котла и солнечных электростанций: AGM или GEL
• Подходят ли AGM и GEL аккумуляторы для авто с системой Start-Stop и лодочных моторов
• Часто задаваемые вопросы о выборе и эксплуатации аккумуляторов AGM и GEL

Когда возникает необходимость выбрать надежные источники резервного или автономного питания, большинство пользователей сталкивается с дилеммой: AGM или GEL? Обе эти технологии представляют собой современные герметичные свинцово-кислотные батареи клапанно-регулируемого типа (VRLA), созданные как безопасная и эффективная альтернатива традиционным батареям с жидким электролитом. В отличие от классических моделей, где свободный жидкий электролит может выплескиваться и требует постоянного контроля уровня дистиллированной воды, необслуживаемые модификации полностью герметичны, безопасны для жилых помещений и не выделяют вредный газ в процессе работы.

Главная цель этой статьи – детально разобрать, чем отличаются данные аккумуляторы, сравнить их ключевые технические характеристики и помочь определить оптимальный вариант под конкретные задачи. Мы рассмотрим, как ведет себя пропитанный кислотой стекловолоконный сепаратор Absorbent Glass Mat (mat), в чем специфика силикагелевой среды, где кислота переведена в гелеобразную консистенцию, и почему одни решения идеальны для буферной работы в ИБП, а другие лучше переносят регулярные глубокие циклы разряда.

Ключевые отличия AGM и GEL аккумуляторов в таблице сравнения

Чтобы понять принципиальную разницу между двумя популярными решениями, необходимо сопоставить их физические параметры и эксплуатационные возможности. Хотя оба типа относятся к категории VRLA (клапанно-регулируемые свинцово-кислотные устройства), фиксация электролита кардинально меняет поведение батареи под нагрузкой.

Сводная таблица технических параметров

Ниже приведено детальное сравнение, которое наглядно демонстрирует, чем отличаются эти аккумуляторы в реальных условиях эксплуатации:

Главные выводы из сравнения

• Токоотдача и скорость заряда: AGM аккумуляторы превосходят гелевые аналоги по способности быстро принимать и отдавать большие токи благодаря низкому внутреннему сопротивлению.
• Циклический ресурс и долговечность: GEL батареи служат значительно дольше при систематических глубоких разрядах, так как гелевая структура надежно удерживает активную массу пластин от осыпания.
• Температурный диапазон: AGM лучше переносит отрицательные температуры, в то время как GEL более стабилен в условиях постоянного тепла и нагрева.

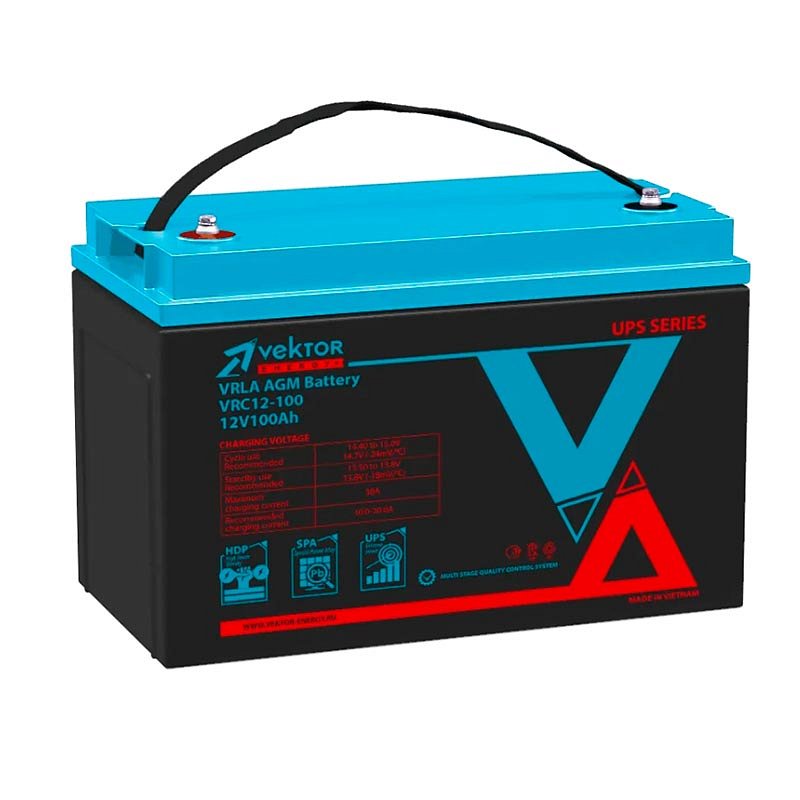

Что такое AGM аккумулятор: устройство, плюсы и минусы технологии

Технология AGM (Absorbent Glass Mat) стала важным шагом в эволюции свинцово-кислотных источников питания. Основная идея заключается в отказе от свободного жидкого электролита в пользу его надежной механической фиксации внутри пористого стекловолокна, что решает проблему утечек и повышает общую надежность накопителя.

Внутреннее устройство и принцип работы AGM

Конструкция ячейки AGM построена на плотной компоновке электродов и специальных сепараторов:

• Стекловолоконные маты: пространство между положительными и отрицательными свинцовыми пластинами заполнено ультратонкими пористыми матами из боросиликатного волокна.
• Связанный электролит: жидкий раствор серной кислоты удерживается внутри микропор силами капиллярного давления. Поры заполнены жидкостью примерно на 90–95%.
• Газовые микроканалы: оставшиеся 5–10% объема служат каналами для внутренней рекомбинации газов. Выделяющийся на плюсовой пластине кислород свободно перемещается к минусовой пластине, где соединяется с водородом и превращается обратно в воду.
• Клапанная система VRLA: односторонние резиновые клапаны сбрасывают избыточное давление только при аварийных перегрузках, предотвращая раздувание корпуса.

Преимущества технологии AGM

• Минимальное внутреннее сопротивление: за счет тонких пористых сепараторов и плотного сжатия пластин батарея способна отдавать колоссальные импульсные и пусковые токи.
• Высокая скорость заряда: AGM аккумуляторы допускают заряд током до 0.2C – 0.3C, что сокращает время восстановления емкости в 2–3 раза по сравнению с гелевыми аналогами.
• Устойчивость к низким температурам: капиллярно связанная жидкость не замерзает в единый ледяной монолит, сохраняя работоспособность при умеренных морозах.
• Безопасность монтажа: герметичный корпус позволяет размещать накопители на боку и эксплуатировать их в жилых и рабочих помещениях.
• Доступная стоимость: более простая технология производства делает AGM выгодным решением по соотношению цены и ресурса.

Недостатки и эксплуатационные ограничения

• Чувствительность к глубоким разрядам: регулярный разряд «в ноль» провоцирует ускоренную сульфатацию свинца и быстро сокращает жизненный цикл батареи.
• Уязвимость к перегреву: при температуре выше +30 °C скорость электрохимической коррозии пластин возрастает, что снижает расчетный срок службы в буферном режиме.
• Необходимость контроля напряжения: превышение допустимого порога зарядного напряжения приводит к выкипанию связанной влаги, которую невозможно восполнить.

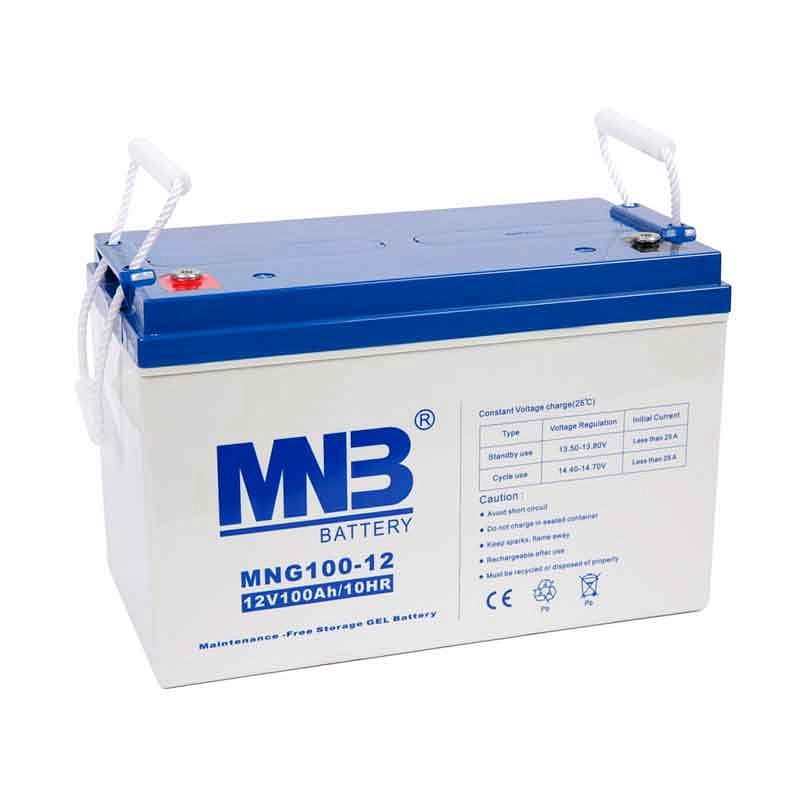

Что такое GEL аккумулятор: устройство, плюсы и минусы технологии

Технология GEL представляет собой передовое направление в развитии герметизированных необслуживаемых свинцово-кислотных накопителей. В отличие от других решений, здесь электролит переведен из жидкой фазы в неподвижную желеобразную субстанцию, что коренным образом меняет физико-химические свойства и механику износа активных компонентов батареи.

Внутреннее устройство и принцип действия GEL

Конструкция ячеек гелевого аккумулятора оптимизирована под длительную цикличность и устойчивость к глубокой деградации:

• Силикагелевый наполнитель: в раствор серной кислоты на этапе производства добавляется коллоидный диоксид кремния (SiO2). После заливки в блок смесь затвердевает, образуя плотную желеобразную массу.
• Утолщенные свинцовые пластины: электроды изготавливаются из особо чистого свинца с добавлением кальция или олова и имеют увеличенную толщину для противостояния коррозии при частых разрядах.
• Микропористая трехмерная сетка: в процессе первичной формовки и циклов заряда в геле образуется сеть микроскопических трещин. По этим каналам кислород мигрирует от положительного электрода к отрицательному для полной рекомбинации в воду.
• Монолитное удержание активной массы: плотный гель плотно обволакивает электроды со всех сторон, механически фиксируя активный свинцовый слой и предотвращая его сползание на дно корпуса.

Преимущества технологии GEL

• Выдающийся циклический ресурс: гелевые батареи выдерживают от 700 до 1000 циклов глубокого разряда (DoD 80–100%), превосходя классические решения в 2,5–3 раза.
• Стойкость к глубокому разряду: аккумулятор может находиться в разряженном состоянии без катастрофических последствий и потери исходной емкости на протяжении нескольких недель.
• Устойчивость к повышенным температурам: большой объем монолитного геля эффективно рассеивает тепло и не подвержен быстрому высыханию в жарком микроклимате.
• Минимальный уровень саморазряда: плотная гелевая среда снижает паразитную диффузию ионов, позволяя хранить батарею без подзарядки до 1,5–2 лет.
• Исключительная виброустойчивость: за счет монолитного заполнения внутреннего пространства пластины надежно зафиксированы и не разрушаются от ударов и тряски.

Недостатки и эксплуатационные ограничения

• Жесткие требования к зарядному профилю: подача напряжения свыше 14.2–14.4 В приводит к закипанию электролита и отслоению геля от пластин без возможности восстановления.
• Ограничение по току заряда: безопасный зарядный ток не должен превышать 0.1C, что исключает возможность применения экспресс-зарядки.
• Снижение отдачи на морозе: при отрицательных температурах гель становится менее эластичным, подвижность ионов падает, что приводит к временной потере до половины рабочей емкости.
• Повышенная стоимость: из-за сложности технологического процесса и использования массивных пластин цена GEL-батарей на 20–40% выше аналогов.

Ресурс и количество циклов заряда-разряда AGM и GEL при разной глубине DoD

Параметр глубины разряда – DoD (Depth of Discharge) – является ключевым фактором, определяющим реальный срок службы накопителя в циклическом режиме. Он показывает, какой процент номинальной емкости отбирается от батареи в процессе каждого рабочего цикла. Чем глубже регулярный разряд, тем быстрее протекает механическая и электрохимическая деградация активной массы электродов.

Зависимость количества циклов от глубины разряда (DoD)

В силу конструктивных различий стекловолоконные и гелевые аккумуляторы кардинально по-разному реагируют на глубокую просадку емкости. Наглядное соотношение ресурса представлено в таблице:

Почему возникает такая разница в ресурсе

• Разрушение электродов при разряде: при глубоком отборе энергии молекулярный объем активной массы сульфата свинца увеличивается. В AGM-сепараторах микроволокна удерживают сжатие лишь частично, и при регулярных деформациях свинцовый слой осыпается.
• Механическая фиксация в GEL: вязкая кремниевая масса монолитно обжимает пластины со всех сторон, физически препятствуя сползанию и осыпанию активных компонентов даже при циклическом разряде до 100%.
• Скорость сульфатации: в гелевой среде диффузия электролита замедлена, благодаря чему кристаллы сульфата свинца не успевают объединяться в крупные нерастворимые соединения при затяжном разряде.

Практические рекомендации по расчету емкости

Чтобы продлить жизненный цикл любой батареи, рекомендуется закладывать запас емкости таким образом, чтобы глубина штатного разряда не превышала 50–60%:

• Если система автономного питания рассчитывается на ежедневную эксплуатацию с глубоким разрядом, выбор GEL-технологии позволяет получить в 2–2,5 раза больший ресурс по сравнению с базовым AGM.
• Для систем, где глубокий разряд происходит эпизодически (не чаще 1–2 раз в месяц), приобретение AGM полностью оправдано с точки зрения баланса цены и долговечности.

Буферный и циклический режим работы: в чем разница для AGM и GEL

При подборе накопителя энергии первостепенное значение имеет режим, в котором ему предстоит работать. В зависимости от того, как часто батарея отдает накопленный заряд и сколько времени она проводит в состоянии подзарядки от сети, требования к внутренней структуре свинцово-кислотных элементов меняются кардинально.

Буферный режим (Standby / Резервный)

В буферном режиме накопитель 95–99% своего жизненного цикла находится в подключенном к электросети состоянии. На клеммы непрерывно подается фиксированное поддерживающее напряжение (обычно 13.5 – 13.8 В), компенсирующее естественный саморазряд. Накопитель активируется лишь изредка – в момент аварийного отключения центрального электроснабжения.

• Поведение AGM в буфере: данная среда идеальна для стекловолоконных элементов. Они практически не деградируют от механических расширений пластин и способны прослужить от 5 до 10 лет в зависимости от температурных условий, моментально выдавая нужный ток при обесточивании объекта.
• Поведение GEL в буфере: гелевые модели также отлично справляются с ролью резерва и служат 10–12 лет. Однако их повышенная стоимость в данном сценарии экономически не оправдана, поскольку ключевое преимущество технологии – огромный циклический ресурс – остается невостребованным.

Циклический режим (Cyclic / Тяговый и автономный)

Циклический профиль предполагает регулярный, часто ежедневный цикл: полноценный глубокий разряд при питании нагрузки с последующим полным зарядом от внешнего источника. Такой алгоритм характерен для автономных солнечных систем, электромоторов водного транспорта, уборочной техники и поломоечных машин.

• Поведение AGM в цикле: частые циклы глубокого разряда приводят к ускоренной сульфатации и механическому расслоению активного свинцового покрытия на пластинах. Ресурс такого накопителя вырабатывается буквально за 1–2 года регулярной работы.
• Поведение GEL в цикле: кремниевый монолитный наполнитель фиксирует электроды и препятствует осыпанию массы. В циклическом алгоритме гелевая батарея работает в 2,5–3 раза дольше, сохраняя паспортную емкость на протяжении 5–7 лет интенсивной эксплуатации.

Сравнение режимов и рекомендации по выбору

Для наглядности основные эксплуатационные различия сведены в таблицу:

Как ведут себя аккумуляторы AGM и GEL на морозе и при высоких температурах

Температурный режим окружающей среды оказывает прямое влияние на скорость электрохимических реакций, внутреннее сопротивление и ресурс свинцово-кислотных источников питания. Разница в физическом состоянии электролита определяет принципиальные отличия в поведении батарей при экстремальном охлаждении и сильном нагреве.

Поведение аккумуляторов при отрицательных температурах (мороз)

При падении температуры ниже 0 °C электрохимические процессы замедляются, а вязкость электролита возрастает. Однако конструктивные особенности определяют разную степень потери мощности:

• AGM на морозе: жидкий электролит находится в тонких микропорах стекловолоконных матов под постоянным капиллярным давлением. Благодаря малому свободному объему жидкость не кристаллизуется в единый ледяной массив. Батарея сохраняет относительно высокую ионную проводимость и способна отдавать до 70–80% полезной емкости при температуре до -20 °C, а также обеспечивать высокие пусковые токи.
• GEL на морозе: силикагелевая желеобразная масса при отрицательных температурах затвердевает и теряет эластичность. Подвижность ионов резко падает, а внутреннее сопротивление возрастает в несколько раз. В результате при температуре ниже -10 °C полезная емкость гелевого накопителя может снижаться на 40–60%, а способность отдавать большие импульсные токи практически блокируется.

Поведение аккумуляторов при высоких температурах (нагрев)

Повышение температуры ускоряет химические реакции внутри ячеек, однако это влечет за собой риск ускоренной деградации компонентов и теплового разгона:

• AGM при нагреве: эксплуатация при температуре выше +25 °C провоцирует ускоренную коррозию свинцовых решеток. Повышение температуры на каждые 10 °C выше нормы сокращает расчетный ресурс батареи в буферном режиме примерно в два раза. Кроме того, тонкие стекломаты содержат ограниченный объем жидкости, поэтому при перезаряде в жаре происходит быстрое необратимое высыхание.
• GEL при нагреве: плотный силикагелевый монолит обладает высокой теплоемкостью и эффективно отводит тепло от электродов к внешним стенкам корпуса. Связанный в кремниевой структуре электролит практически не испаряется, что обеспечивает высокую стабильность и долговечность батареи при работе в жарких климатических зонах или закрытых серверных шкафах.

Сводная таблица температурной устойчивости
