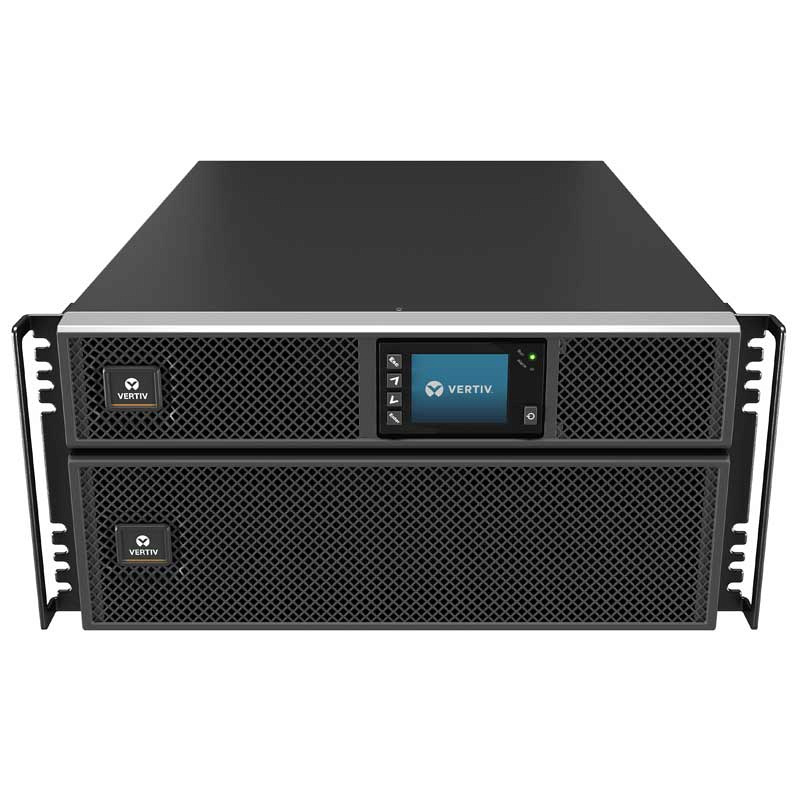

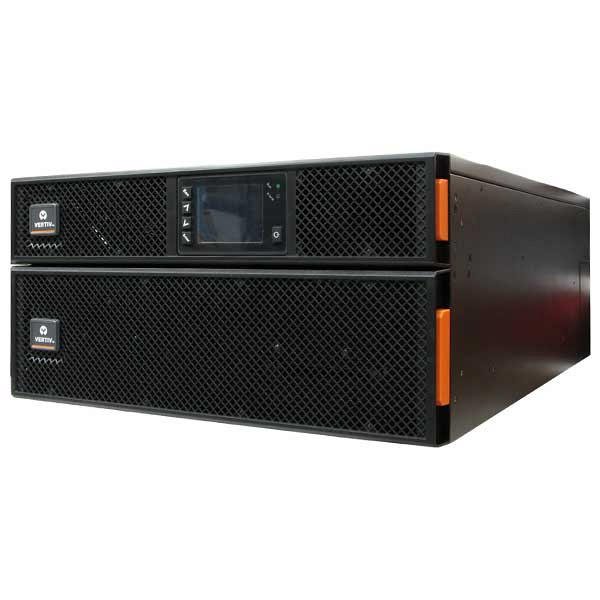

ИБП Vertiv Liebert GXT5-5000IRT5UXLE

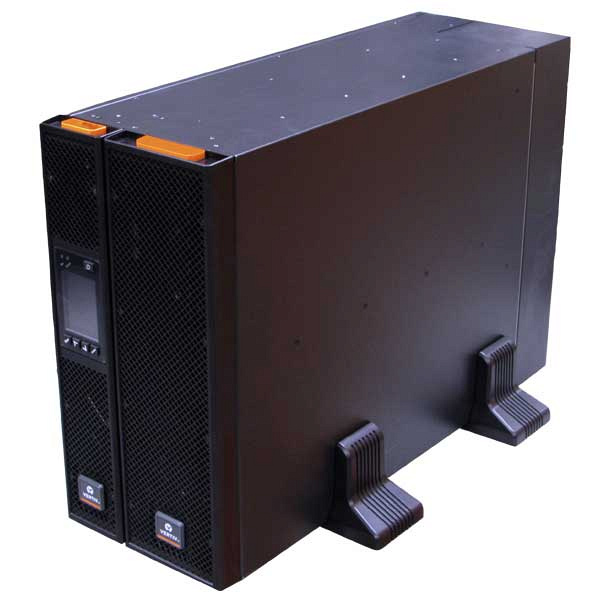

Однофазный источник бесперебойного питания Vertiv Liebert GXT5-5000IRT5UXLE рассчитан на мощность 5 кВА/5 кВт. Коэффициент мощности (PF) составляет 1. Источник относится к классу on-line ИБП с двойным преобразованием и на выходе выдаёт чистое синусоидальное напряжение. Форм-фактор универсальный, что позволяет устанавливать Vertiv Liebert GXT5-5000IRT5UXLE в стойку (требуются рельсы) или вертикально на пол. При отключении электропитания Vertiv Liebert GXT5-5000IRT5UXLE может запуститься от аккумуляторов (функция «холодный старт»). Параметры ИБП можно отслеживать и настраивать дистанционно по сети через удалённый мониторинг благодаря установке SNMP карте RDU101. На передней панели для удобства использования предусмотрен цветной информативный ЖК дисплей, по которому можно определять состояние работы источника, задавать необходимые параметры, отслеживать состояние аккумуляторов и ориентировочную дату их замены. Контроль за температурой источника производится через регулирование скорости вращения вентиляторов системы активного охлаждения.

Особенности источника бесперебойного питания Vertiv Liebert GXT5-5000IRT5UXLE:

Высокая выходная мощность PF=1.0
Цветной графический дисплей с автоматическим определением ориентации
Съемный модуль технического байпаса и система распределения
Контроль состояния батарей с определением ожидаемого срока службы
Удаленное управление, обновление и настройка конфигурации
Оптимизированное управление температурой и вентиляторы с регулируемой скоростью вращения
Высокая эффективность до 95 % в режиме онлайн и до 98 % в режиме Active ECO
Программирование выходных разъемов для оптимального использования аккумулятора
Компактное стоечное/напольное исполнение и малая глубина
Совместимость с датчиками параметров окружающей среды
Встроенные сухие контакты с возможностью назначения событий

Технические характеристики GXT5-5000IRT5UXLE

Мощность (ВА/Вт)	5000 ВА/5000 Вт
Размеры, Д x Ш x В, мм	430×630×217
Размеры транспортные, Д x Ш x В, мм	646×816×520
Вес, кг	70,8
Вес транспортный, кг	89
Параметры входного питания переменного тока
Рабочая частота, номин.	50 или 60 Гц (заводская установка по умолчанию — 50 Гц)
Настраиваемое пользователем напряжение переменного тока	200/208/220/230/240 В перем. тока (Изменяется с помощью опций параметров настройки на панели управления и индикации)
Диапазон рабочего напряжения при неиспользуемой батарее	176-288 В перем. тока (100-176 В перем. тока при снижении мощности)
Максимально допустимое напряжение переменного тока	288 В перем. тока
Частота питания на входе при неиспользуемой батарее	40-70 Гц
Подключение питания на входе	PD5-CE6HDWRMBS
Параметры питания переменного тока на выходе
КПД преобразования перем. ток – перем. ток	94%
Заводская настройка частоты переменного тока	230 В перем. тока, 50 Гц
Подключение питания на выходе	PD5-CE6HDWRMBS
Форма сигнала	Чистая синусоида
Перегрузка в нормальном режиме работы	> 150% в течение минимум 200 мс 125 – 150% в течение 60 с 105 – 125% в течение 5 минут ≤ 105% в непрерывном режиме
Внутреннее зарядное устройство
Ток зарядного устройства, А	2,25 А по умолчанию, максимум — 5 А
Характеристики батарей
Тип	Свинцово-кислотная герметичная с регулирующим клапаном
Кол-во × Напряжение × Номин. емкость	16 x 12 В x 9,0 А·ч
Установка верхнего предела	+10%, +15%, +20%; по умолчанию — +10%.
Установка нижнего предела	-10%, -15%, -20%; по умолчанию — -15%
Отключение байпаса	В случае, если параметры частоты на входе препятствуют синхронной работе.
Условия эксплуатации
Рабочая температура, °C	От 0 до +40 °C (без ухудшения рабочих характеристик)
Температура хранения, °C	От -15 до +40 °C
Допустимая рабочая высота над уровнем моря	До 3 000 м при температуре 25 °C без ухудшения характеристик
Относительная влажность	От 0 до 95%, без образования конденсата
Уровень шума	< 55 дБА на расстоянии 1 м спереди, < 50 дБА на расстоянии 1 м сзади или сбоку от устройства
Соответствие нормативным требованиям
Безопасность	IEC62040-1:2008, соответствие продукции германским стандартам качества и безопасности (GS)
EMI/EMC/C-Tick ЭМС	EIEC/EN/AS 62040-2, 2-е издание (Кат. 2 — табл. 6)

Время автономной работы Vertiv Liebert GXT5-5000IRT5UXLE в зависимости от нагрузки:

Нагрузка			Только внутренняя батарея	Количество шкафов внешних батарей
				1	2	3	4	5	6	7	8	9	10
%	ВА	Вт	Минуты
10	500	500	120	272.5	427.5	582.5	737.5	892.5	1047.5	1202.5	1357.5	1512.5	1667.5
20	1000	1000	59	129	211	294	377	460	543	625.5	708.5	791.5	874.5
30	1500	1500	36.5	85	133	189.5	246	303	359.5	416.5	473	530	586.5
40	2000	2000	25	62.5	99	136	179.5	222.5	266	309.5	353	396.5	439.5
50	2500	2500	18.5	48	78	107.5	138	173	208	243	278	313.5	348.5
60	3000	3000	14.5	38.5	63.5	88	113	138.5	168	197	226.5	256	285.5
70	3500	3500	11.5	31	53	74	95.5	117	139	164.5	189.5	214.5	240
80	4000	4000	9.5	26	45	64	82.5	101	120	139.5	161.5	183.5	206
90	4500	4500	8	22	38.5	55.5	72	89	105.5	122	140	159.5	179
100	5000	5000	7	19	33.5	49	64	79	94	109	124	140	158
