ИБП Vertiv Liebert GXT5-20KIRT9UXLE

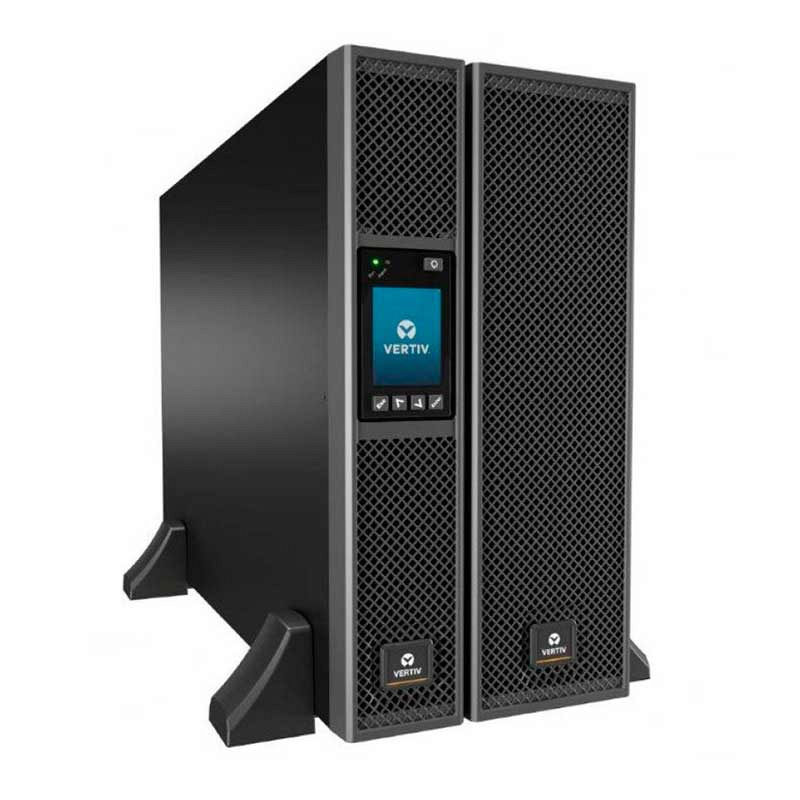

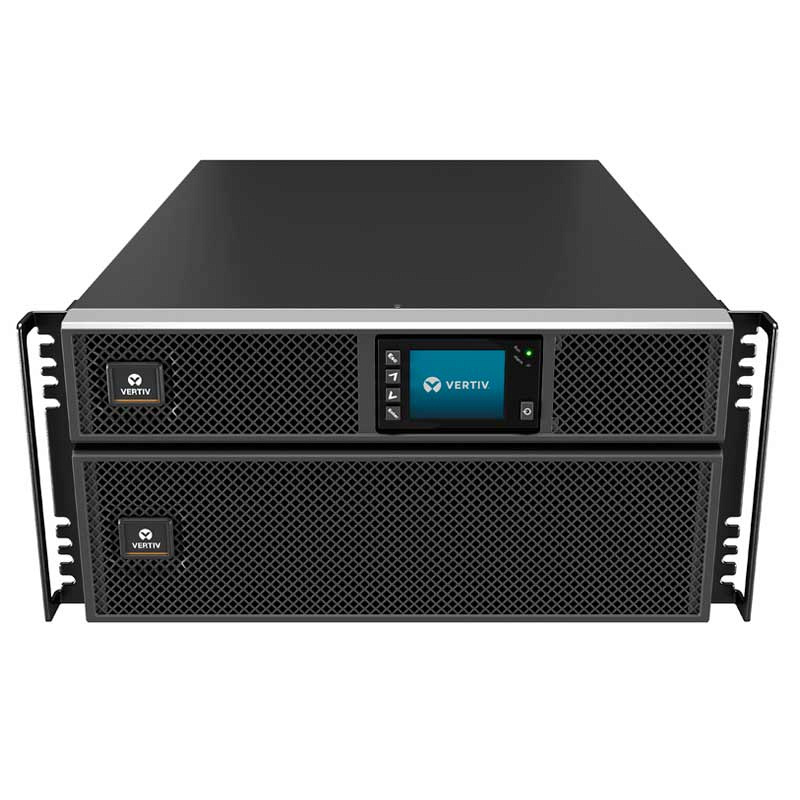

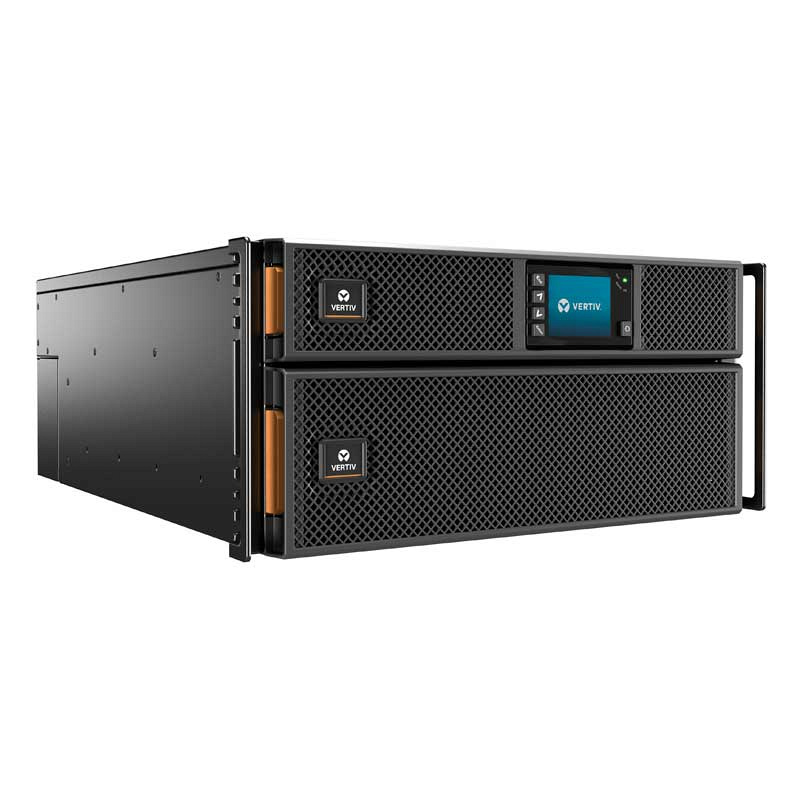

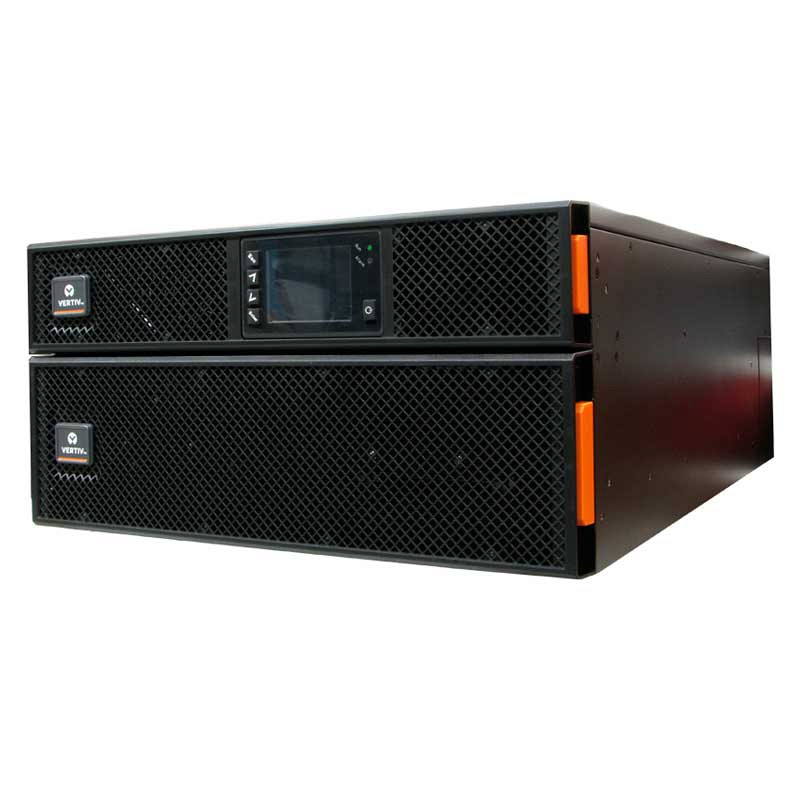

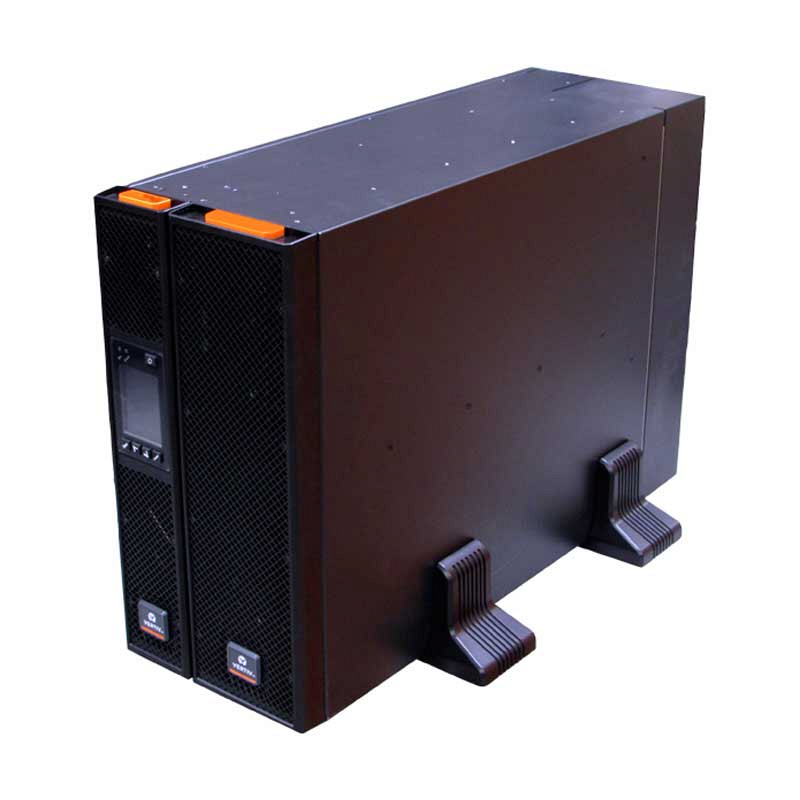

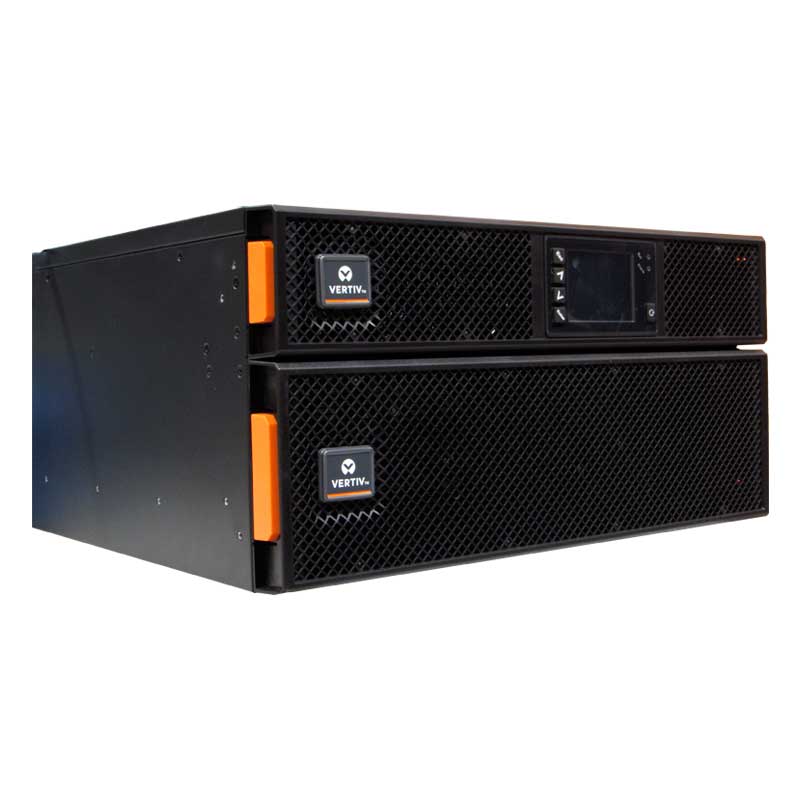

Однофазный источник бесперебойного питания Vertiv Liebert GXT5-20KIRT9UXLE рассчитан на мощность 20 кВА/20 кВт. Коэффициент мощности (PF) составляет 1. Источник относится к классу on-line ИБП с двойным преобразованием и на выходе выдаёт чистое синусоидальное напряжение. Форм-фактор универсальный, что позволяет устанавливать Vertiv Liebert GXT5-20KIRT9UXLE в стойку (требуются рельсы) или вертикально на пол. При отключении электропитания Vertiv Liebert GXT5-20KIRT9UXLE может запуститься от аккумуляторов (функция «холодный старт»). Параметры ИБП можно отслеживать и настраивать дистанционно по сети через удалённый мониторинг благодаря установке SNMP карте RDU101. На передней панели для удобства использования предусмотрен цветной информативный ЖК дисплей, по которому можно определять состояние работы источника, задавать необходимые параметры, отслеживать состояние аккумуляторов и ориентировочную дату их замены. К Vertiv Liebert GXT5-20KIRT9UXLE можно подключать внешние батарейные шкафы для увеличения времени автономной работы, ИБП определяет их автоматически. Существует возможность параллельного подключения аналогичных источников бесперебойного питания для резервирования или увеличения мощности. Контроль за температурой источника производится через регулирование скорости вращения вентиляторов системы активного охлаждения.

Особенности источника бесперебойного питания Vertiv Liebert GXT5-20KIRT9UXLE:

Высокая выходная мощность PF=1.0
Цветной графический дисплей с автоматическим определением ориентации
Съемный модуль технического байпаса и система распределения
Контроль состояния батарей с определением ожидаемого срока службы
Удаленное управление, обновление и настройка конфигурации
Оптимизированное управление температурой и вентиляторы с регулируемой скоростью вращения
Высокая эффективность до 95 % в режиме онлайн и до 98 % в режиме Active ECO
Программирование выходных разъемов для оптимального использования аккумулятора

Встроенные сухие контакты с возможностью назначения событий

Технические характеристики GXT5-20KIRT9UXLE

Мощность (ВА/Вт)	20 000 ВА/20 000 Вт
Размеры, Д x Ш x В, мм	430×630×394
Размеры транспортные, Д x Ш x В, мм	900×1200×700
Вес, кг	135,2
Вес транспортный, кг	186,7
Параметры входного питания переменного тока
Рабочая частота, номин.	50 или 60 Гц (заводская установка по умолчанию — 50 Гц)
Заводская установка напряжения по умолчанию	230 В перем. тока
Настраиваемое пользователем напряжение переменного тока	200/208/220/230/240 В перем. тока (Изменяется с помощью опций параметров настройки на панели управления и индикации)
Диапазон рабочего напряжения при неиспользуемой батарее	176-288 В перем. тока (100-176 В перем. тока при снижении мощности)
Максимально допустимое напряжение переменного тока	288 В перем. тока
Частота питания на входе при неиспользуемой батарее	40-70 Гц
Подключение питания на входе	Клеммный блок на входе
Параметры питания переменного тока на выходе
КПД преобразования перем. ток – перем. ток	95%
Заводская настройка частоты переменного тока	230 В перем. тока, 50 Гц
Подключение питания на выходе	Клеммный блок на выходе
Форма сигнала	Чистая синусоида
Перегрузка в нормальном режиме работы	> 150% в течение минимум 200 мс 125 – 150% в течение 60 с 105 – 125% в течение 5 минут ≤ 105% в непрерывном режиме
Внутреннее зарядное устройство
Ток зарядного устройства, А	2,25 А по умолчанию, максимум — 13 А
Характеристики батарей
Тип	Свинцово-кислотная герметичная с регулирующим клапаном
Кол-во × Напряжение × Номин. емкость	32 x 12 В x 9,0 А·ч
Установка верхнего предела	+10%, +15%, +20%; по умолчанию — +10%.
Установка нижнего предела	-10%, -15%, -20%; по умолчанию — -15%
Отключение байпаса	В случае, если параметры частоты на входе препятствуют синхронной работе.
Условия эксплуатации
Рабочая температура, °C	От 0 до +40 °C (без ухудшения рабочих характеристик)
Температура хранения, °C	От -15 до +40 °C
Допустимая рабочая высота над уровнем моря	До 3 000 м при температуре 25 °C без ухудшения характеристик
Относительная влажность	От 0 до 95%, без образования конденсата
Уровень шума	< 58 дБА на расстоянии 1 м спереди, < 51 дБА на расстоянии 1 м сзади или сбоку от устройства
Соответствие нормативным требованиям
Безопасность	IEC62040-1:2008, соответствие продукции германским стандартам качества и безопасности (GS)
EMI/EMC/C-Tick ЭМС	EIEC/EN/AS 62040-2, 2-е издание (Кат. 2 — табл. 6)

Время автономной работы Vertiv Liebert GXT5-20KIRT9UXLE в зависимости от нагрузки:

Нагрузка			Только внутренняя батарея	Количество шкафов внешних батарей
				1	2	3	4	5	6	7	8	9	10
%	ВА	Вт	Минуты
10	2000	2000	62.5	136	222.5	309.5	396.5	483	570	656.5	743.5	830.5	917
20	4000	4000	26	64	101	139.5	183.5	228	272.5	316.5	361	405	449.5
30	6000	6000	14.5	39	64.5	89.5	114.5	140.5	170.5	200	230	259.5	289.5
40	8000	8000	9.5	26.5	45.5	64.5	83.5	102.5	121.5	141.5	164	186.5	209
50	10000	10000	7	19.5	34.5	50	65	80.5	95.5	111	126	142.5	161
60	12000	12000	5.5	15	27	40	53	65.5	78.5	91.5	104	117	129.5
70	14000	14000	4	12	21.5	32.5	43.5	55	66	76.5	87.5	98.5	109.5
80	16000	16000	3.5	10	18	27	36.5	46.5	56.5	66	75.5	85	94.5
90	18000	18000	3	8.5	15	23	31	40	48.5	57.5	66	74.5	83
100	20000	20000	2.5	7	13	19.5	27	34.5	42.5	50.5	58	66	73.5
