Типы стабилизаторов напряжения

Содержание

• Типы стабилизаторов напряжения и их принципиальные различия
• Зачем нужен стабилизатор напряжения и от каких угроз он защищает
• Релейные стабилизаторы напряжения: устройство, особенности и принцип работы
• Сервоприводные стабилизаторы напряжения: механика работы и сферы применения
• Симисторные и тиристорные стабилизаторы напряжения: преимущества электронного управления
• Инверторные стабилизаторы напряжения с двойным преобразованием: как функционируют
• Сравнение всех типов стабилизаторов напряжения по точности, скорости и надежности
• Как подобрать тип стабилизатора напряжения для частного дома, квартиры или дачи
• Какой тип стабилизатора напряжения лучше выбрать для газового котла и насоса
• Ошибки при выборе типа стабилизатора напряжения: пусковые токи и просадки мощности

Стабильная работа сложной бытовой техники и дорогостоящего оборудования напрямую зависит от качества питающего электричества в электросети. Постоянные колебания, просадки и резкие скачки напряжения вызывают повреждение чувствительной электроники, подводят приборы к выходу из строя и существенно сокращают их общий срок службы. По этой причине выбор стабилизатора напряжения становится важнейшей задачей для владельцев частных домов, городских квартир и офисных помещений, ведь надежные сетевые стабилизаторы гарантируют безопасность техники.

Чтобы надежно защитить электроприборы, необходимо понимать, какие бывают типы стабилизаторов напряжения, чем они отличаются и какими техническими параметрами обладают бытовые стабилизаторы. Современные производители выпускают различные устройства, выполняющие автотрансформаторную или электронную корректировку сети, причем качественные стабилизаторы применяются повсеместно. Понимание принципа работы каждой системы поможет выбрать оптимальный вариант для конкретных условий эксплуатации, чтобы купить лучшие стабилизаторы.

Типы стабилизаторов напряжения и их принципиальные различия

Качественная защита от перепадов напряжения гарантирует сохранность любой техники – от простых бытовых приборов до сложных систем отопления, для чего и устанавливают защитные стабилизаторы. Чтобы правильно подбирать сетевые приборы, необходимо разобраться, на какие основные виды делятся стабилизаторы и в чем заключаются их технологические особенности. На рынке представлены устройства и различные стабилизаторы, отличающиеся по способу коммутации, скорости реакции, уровню шума и точности выходного сигнала, поэтому современные стабилизаторы так популярны.

Ключевые разновидности стабилизирующего оборудования

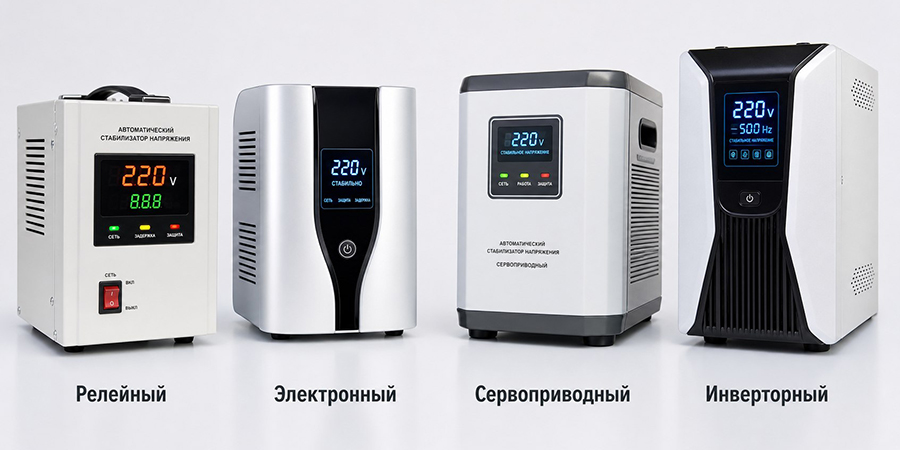

В зависимости от внутренней конструкции и принципа преобразования энергии выделяют следующие распространенные группы, в которые входят производимые модели стабилизаторов:

• Релейного типа: ступенчатые устройства, в которых переключение обмоток трансформатора происходит с помощью силовых реле, представляющие собой популярные бюджетные стабилизаторы. Отличаются высокой базовой надежностью и доступной стоимостью, благодаря чему эти стабилизаторы выбирают для дачи.
• Электромеханические (сервоприводные): обеспечивают регулирование параметров плавно за счет перемещения графитовой щетки по виткам автотрансформатора, образуя точные электромеханические стабилизаторы.
• Электронные (симисторные и тиристорные): современное оборудование, где роль силовых ключей выполняют полупроводниковые элементы, формируя долговечные электронные стабилизаторы. Они работают бесшумно, и такие стабилизаторы имеют долгий срок службы.
• Инверторные: прогрессивные инверторы с двойным преобразованием тока (переменного в постоянный и затем снова в переменный), создающие высокоточные инверторные стабилизаторы. Предоставляют максимальный уровень безопасности и идеальную форму выходного напряжения, поэтому данные стабилизаторы являются наиболее совершенными.
• Гибридные стабилизаторы: комбинированные системы, сочетающие свойства нескольких технологий для расширения рабочего диапазона входного напряжения, что позволяет создавать универсальные гибридные стабилизаторы.

Сравнительный анализ базовых характеристик

Для наглядной оценки различий между популярными решениями стоит сравнить их ключевые эксплуатационные свойства в таблице, где представлены основные стабилизаторы:

Различая конструктивные нюансы каждой категории, можно быстро определить, какой именно стабилизатор напряжения справится с имеющейся задачей лучше всего, учитывая характер возможных сетевых помех и то, как выбранные стабилизаторы распределяют суммарную мощность подключенных электроприборов.

Зачем нужен стабилизатор напряжения и от каких угроз он защищает

Современные коммунальные электросети часто работают на пределе возможностей, из-за чего параметры питающего тока постоянно отклоняются от нормативных 220 вольт, поэтому в домах устанавливаются стабилизаторы. Внезапные просадки, скачки и длительное повышенное напряжение создают реальную угрозу для подключенных потребителей. Чтобы предотвратить незапланированный ремонт или полную замену бытовой электроники, применяют специализированные защитные устройства и автоматические стабилизаторы.

Главные сетевые риски для бытовой и чувствительной техники

Установка стабилизирующего оборудования решает сразу несколько критических проблем в электроснабжении, для чего и заказывают стабилизаторы:

• Высоковольтные скачки и импульсные помехи: происходят при попадании молний в линии электропередач или при аварийных коммутациях на подстанциях. Без надежной защиты, которую обеспечивают стабилизаторы, они приводят к моментальному повреждению микросхем, выпрямителей и управляющих плат.
• Длительное пониженное или повышенное напряжение: при сильных просадках (ниже 160–180 В) техника с электродвигателем (например, холодильники, стиральные машины, насосы) начинает испытывать повышенную нагрузку, нагревается и может выйти из строя из-за межвиткового короткого замыкания, если отсутствуют стабилизаторы.
• Аварийный обрыв нуля: одна из наиболее опасных ситуаций в трехфазных сетях, когда в однофазные розетки обычной квартиры может поступить сетевое напряжение около 380 В, от чего также спасают мощные стабилизаторы.
• Искажение формы синусоиды: актуально для чувствительной аудиотехники, ПК и современной автоматики котла, требующих строго правильной формы электропитания, которую способны выдать только инверторные стабилизаторы.

От чего защищает стабилизатор: сводная таблица проблем и решений

Для понимания того, как именно защита и встроенные стабилизаторы предохраняют электроприборы в нештатных ситуациях, рассмотрим основные типы сетевых нарушений:

Своевременный расчет нагрузки и выбор подходящей модели при правильном использовании стабилизаторов позволят защитить всю технику в доме и избавят от существенных финансовых трат на внеплановый ремонт оборудования.

Релейные стабилизаторы напряжения: устройство, особенности и принцип работы

Среди всех доступных на рынке защитных приборов решения релейного типа являются наиболее распространенными благодаря доступной стоимости и технологической простоте, образуя классические релейные стабилизаторы. Приборы данного класса обеспечивают надежное ступенчатое выравнивание входного сигнала, поэтому такие стабилизаторы предохраняют электронику от резких всплесков и просадок питающего тока.

Устройство и схема работы

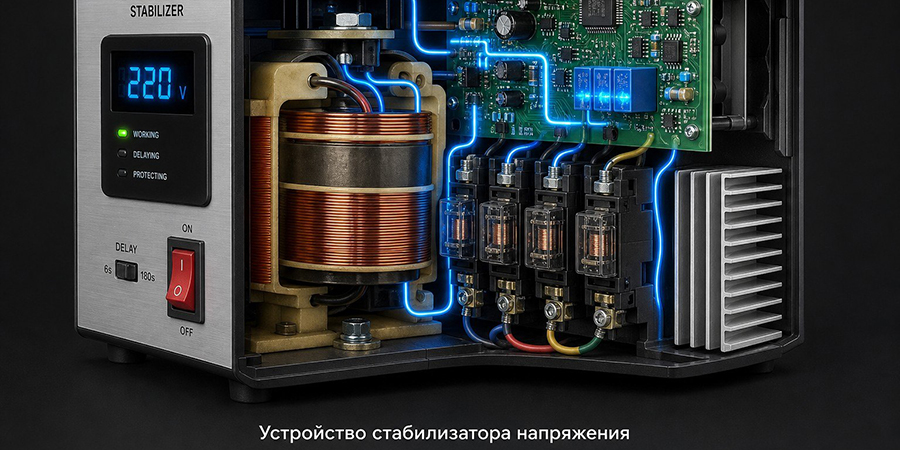

Конструкция релейного стабилизатора включает несколько ключевых элементов, согласованная работа которых позволяет выравнивать параметры сети в режиме реального времени:

• Автотрансформатор: имеет несколько отводов (ступеней) от первичной и вторичной обмотки, задающих разные коэффициенты трансформации, благодаря чему работают данные стабилизаторы.
• Блок электронного управления: микроконтроллер непрерывно производит замер параметров питающего тока на входе, которым оснащаются все современные стабилизаторы.
• Силовые электромеханические реле: коммутационные контакты, переключающие выводы автотрансформатора по команде управляющей платы, что отличает ступенчатые стабилизаторы.

Принцип действия достаточно прост: когда параметры во внешней сети меняются, микроконтроллер мгновенно высчитывает необходимую степень корректировки и подает сигнал на включение определенной группы реле, за счет чего релейные стабилизаторы мгновенно реагируют. В момент срабатывания силовых контактов происходит подключение соответствующей секции обмоток, в результате чего значение питающего тока на выходе возвращается в нормативный рабочий диапазон, обеспечивая работу, которую выполняют бытовые стабилизаторы.

Плюсы и минусы релейных систем

При выборе оборудования этой категории следует учитывать их главные технические особенности и эксплуатационные ограничения, которыми обладают релейные стабилизаторы:

Благодаря балансу цены и надежности эти устройства и бюджетные стабилизаторы отлично подходят для защиты бытовой техники на даче или в небольшой квартире, где от приборов не требуется прецизионная точность питания.

Сервоприводные стабилизаторы напряжения: механика работы и сферы применения

Сервоприводные, или электромеханические, приборы представляют собой надежные устройства и плавные стабилизаторы с принципом выравнивания входного тока без разрыва фазы. В отличие от ступенчатых систем, где коммутация происходит скачкообразно, электромеханические стабилизаторы напряжения обеспечивают непрерывное и точное регулирование электропитания без резких разрывов синусоидального сигнала, обогащая сегмент устройств, куда входят электромеханические стабилизаторы.

Механика работы и конструктивные элементы

В основу функционирования таких систем заложено физическое перемещение токосъемного контакта по виткам автотрансформатора, которым оснащаются сервоприводные стабилизаторы.

Главными узлами конструкции являются:

• Тороидальный автотрансформатор: катушка с медной обмоткой, по зачищенной дорожке которой передвигается рабочий элемент, за счет чего работают данные стабилизаторы.
• Исполнительный сервопривод: компактный электродвигатель, который вращает щетки из графита или специальный токосъемный ролик, чем оснащаются сервоприводные стабилизаторы.
• Аналоговая или цифровая плата управления: считывает величину питающего тока на входе и задает направление вращения мотора, регулируя точные стабилизаторы.

Когда параметры во внешней сети меняются, управляющий блок дает команду сервоприводу. Электродвигатель плавно двигает токосъемные щетки по поверхности катушки, изменяя коэффициент трансформации. В результате на выходе получается непрерывное и стабильное напряжение без сильных отклонений от нормы, что гарантируют электромеханические стабилизаторы.

Особенности эксплуатации и область применения

Главным достоинством оборудования данного типа является плавная работа и высокая точность выравнивания, благодаря чему сервоприводные стабилизаторы становятся отличным выбором для специфических условий:

Такие устройства и плавно регулирующие стабилизаторы наиболее эффективны там, где колебания питающего тока происходят плавно, а подключенная нагрузка требует строго стабильных параметров питания. Это идеальный вариант для осветительных сетей, лабораторных приборов и различной чувствительной бытовой электроники, которую защищают электромеханические стабилизаторы.

Симисторные и тиристорные стабилизаторы напряжения: преимущества электронного управления

Электронные стабилизаторы напряжения представляют собой современный стандарт в области защиты питающих сетей. В отличие от механики и релейных модулей, здесь коммутация обмоток осуществляется с помощью полупроводниковых элементов, создавая надежные электронные стабилизаторы. Высокая скорость реагирования на любые колебания тока в электросети делает симисторные и тиристорные устройства идеальным решением, формируя полупроводниковые стабилизаторы для защиты дорогостоящей бытовой техники и сложного инженерного оборудования.

Принцип работы и типы силовых ключей

В основу функционирования электронных систем заложено использование полупроводников, которые быстро и бесшумно переключают секции автотрансформатора по команде микропроцессора, из чего строятся электронные стабилизаторы. В качестве силовых ключей используются два вида полупроводниковых компонентов, определяющих, как работают симисторные стабилизаторы:

• Симисторы: симметричные кремниевые тиристоры, которые способны пропускать электрический ток в обоих направлениях. На их базе создаются симисторные стабилизаторы, делающие прибор компактным и финансово доступным.
• Тиристоры: полупроводниковые элементы с однонаправленной проводимостью. В схеме работают парами, формируя мощные тиристорные стабилизаторы, отличающиеся повышенной устойчивостью к перегрузкам и высокой надежностью.

Когда параметры входного напряжения отклоняются от норматива, электронный блок управления за доли миллисекунды отключает предыдущую ступень и задействует необходимый полупроводниковый ключ, благодаря чему электронные стабилизаторы работают мгновенно. Благодаря отсутствию искрения и физического трения процесс проходит без щелчков и износа деталей, что демонстрируют полупроводниковые стабилизаторы.

Преимущества и слабые стороны электронных моделей

Использование полупроводников дает серьезные технические преимущества, выделяя симисторные стабилизаторы, но имеет и определенные особенности, которые стоит учитывать при покупке:

Электронные стабилизаторы напряжения выгодно отличаются от аналогов своей долговечностью, поэтому данные стабилизаторы гарантируют надежную и стабильную защиту для чувствительной электроники в доме, офисе или производственном помещении.

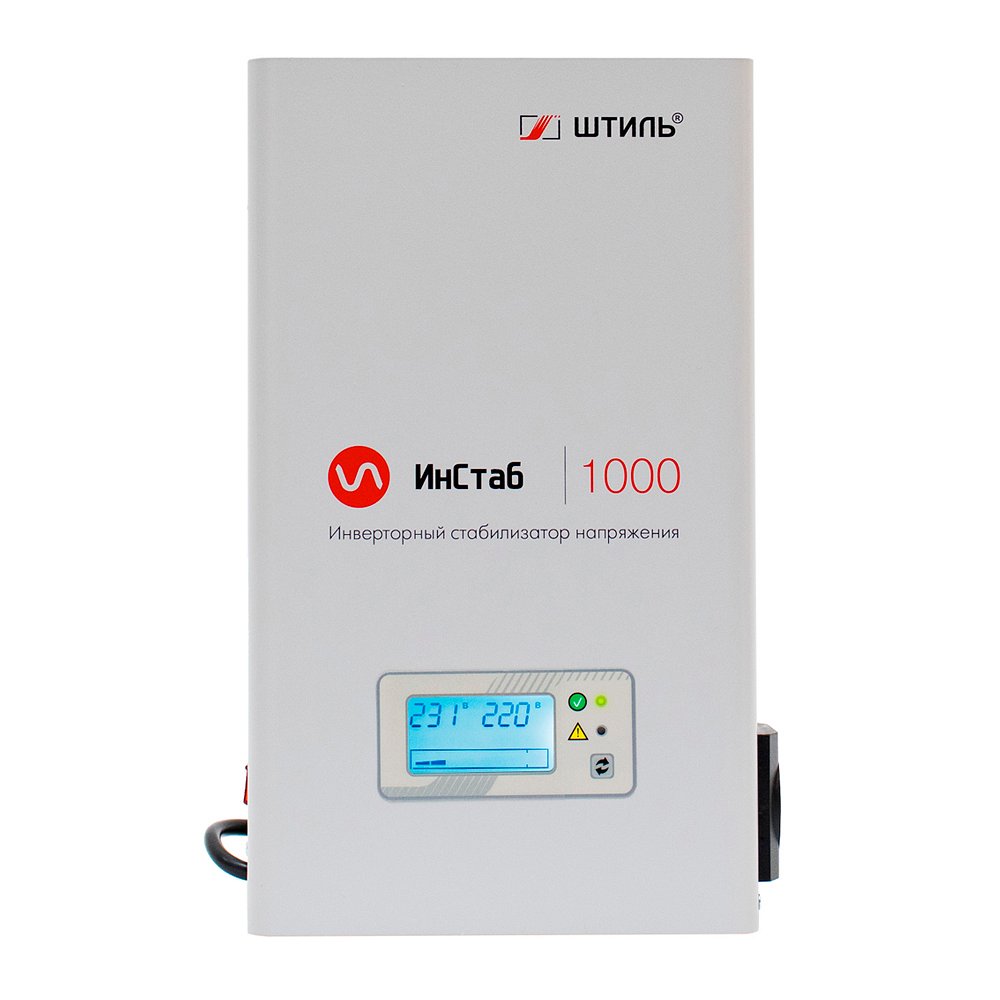

Инверторные стабилизаторы напряжения с двойным преобразованием: как функционируют

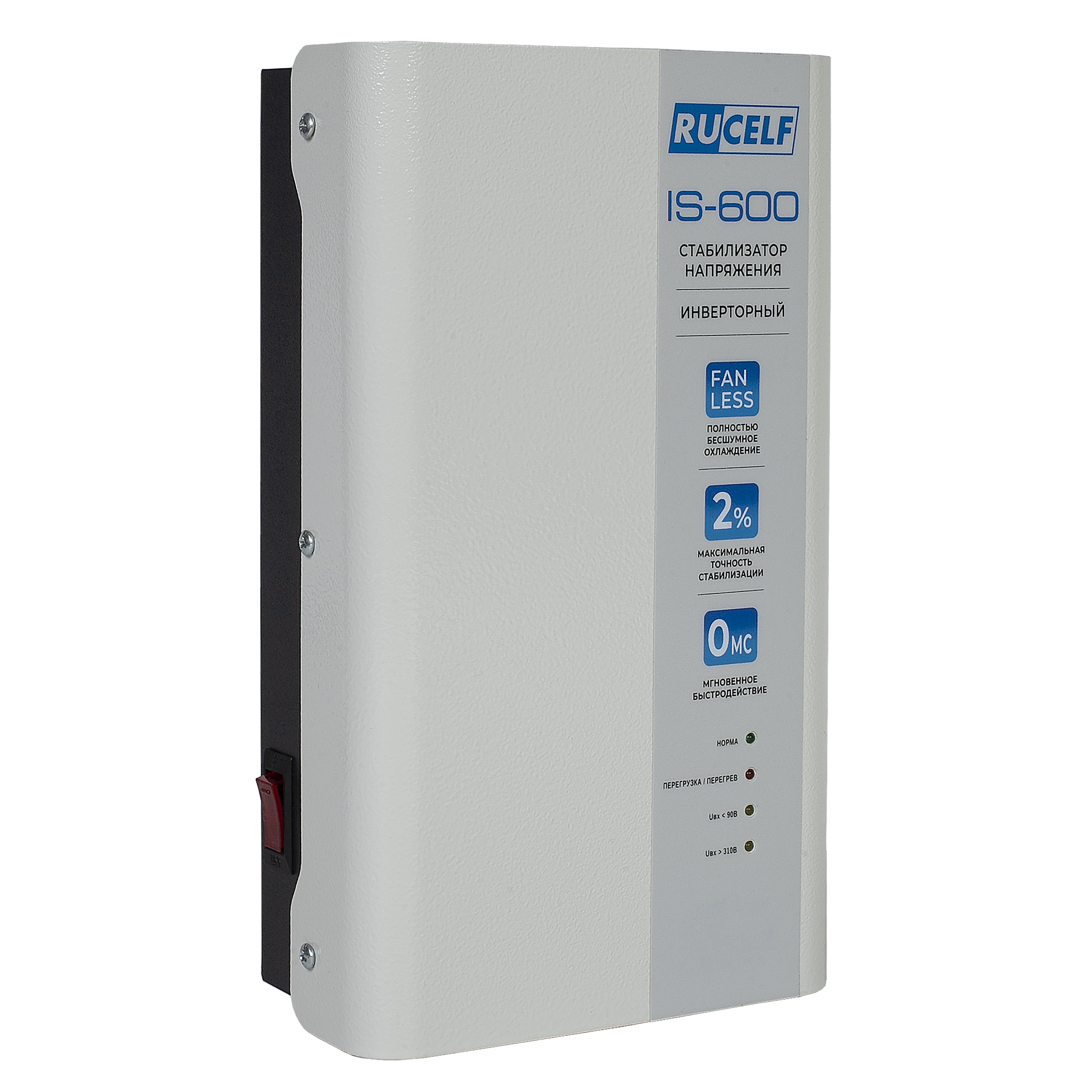

Инверторные стабилизаторы напряжения представляют собой самое технологичное решение на современном рынке защитного оборудования. В отличие от традиционных автотрансформаторных схем, эти приборы и бестрансформаторные стабилизаторы используют технологию двойного преобразования энергии. Это выводит показатели безопасности, точности и качества питающего тока на совершенно новый уровень, которым обладают инверторные стабилизаторы.

Архитектура и этапы преобразования тока

В основу функционирования инверторных систем заложен двухступенчатый процесс обработки входящего сигнала, по которому строятся бестрансформаторные стабилизаторы. Конструкция включает следующие ключевые блоки и элементы, составляющие инверторные стабилизаторы:

• Входной выпрямитель и корректор коэффициента мощности: принимает нестабильный переменный ток из внешней сети и преобразует его в стабильный постоянный ток, параллельно сглаживая импульсные помехи, из чего состоят эти стабилизаторы.
• Блок промежуточных конденсаторов: накапливает резерв энергии для компенсации микропауз и провалов электропитания, чем оснащаются инверторные стабилизаторы.
• Выходной инвертор на основе IGBT-транзисторов: генерирует из постоянного напряжения идеально чистое переменное напряжение с правильной формой синусоиды, что выделяет прогрессивные стабилизаторы.
• Микропроцессорная система управления: осуществляет непрерывную корректировку параметров и контроль температурных режимов, регулируя умные стабилизаторы.

Благодаря непрерывному циклу двойного преобразования время реакции устройства на любые сетевые перепады равно 0 мс, поэтому инверторные стабилизаторы считаются самыми быстрыми. Прибор выдает эталонный сигнал независимо от того, насколько сильные колебания происходят на входе, что подтверждают лучшие инверторные стабилизаторы.

Достоинства и эксплуатационные особенности

Технология двойного преобразования придает инверторам сильные стороны, которые делают бестрансформаторные стабилизаторы незаменимыми в сложных условиях:

Инверторные стабилизаторы напряжения – это идеальный выбор для защиты самой чувствительной электроники, отопительных котлов, медицинской техники и систем умного дома, где любые искажения сетевого сигнала недопустимы и требуются высокоточные инверторные стабилизаторы.

Сравнение всех типов стабилизаторов напряжения по точности, скорости и надежности

Грамотное сравнение технических параметров позволяет точно определить, какая архитектура лучше справляется с конкретными задачами электроснабжения и какие стабилизаторы наиболее эффективны. Каждая категория защитного оборудования имеет уникальный баланс характеристик: если одни модели выигрывают за счет мгновенной реакции на сетевые сбои, то другие стабилизаторы привлекают доступной стоимостью или повышенной устойчивостью к перегрузкам. Анализ ключевых показателей поможет сделать правильный выбор, определяя оптимальные стабилизаторы для конкретных условий.

Сводный анализ основных характеристик и параметров

Современные стабилизаторы напряжения классифицируются по нескольким критически важным критериям. В таблице ниже приведено сопоставление различных инженерных решений по ключевым показателям работы, где сравниваются популярные стабилизаторы:

Главные критерии оценки при сравнении

Чтобы объективно сопоставить типы оборудования и выбрать оптимальный вариант, подбирая защитные стабилизаторы, необходимо обращать внимание на следующие эксплуатационные моменты:

• Точность стабилизации: определяет величину допустимого отклонения выходного напряжения от эталонных 220 В, которую гарантируют производимые стабилизаторы. Для сложных электронных приборов требуются прецизионные стабилизаторы с показателем не хуже 2–3%, тогда как для неприхотливой бытовой техники достаточно 5–8%.
• Быстродействие (скорость реакции): измеряется в миллисекундах или вольтах в секунду. Чем быстрее прибор и установленные стабилизаторы реагируют на резкий всплеск в сети, тем выше шансы сохранить чувствительную электронику от повреждения.
• Надежность и долговечность: напрямую зависят от наличия механических узлов, из которых состоят отдельные стабилизаторы. Отсутствие физических контактов и движущихся деталей значительно увеличивает срок службы всей системы, выгодно выделяя электронные стабилизаторы.

Таким образом, инверторные и электронные стабилизаторы напряжения превосходят электромеханические и релейные аналоги по точности и скорости работы, однако уступают им по ценовой доступности и запасу прочности при пусковых перегрузках, поэтому каждый покупает свои стабилизаторы.

Как подобрать тип стабилизатора напряжения для частного дома, квартиры или дачи

Грамотный выбор защитного устройства зависит от специфики объекта, характера сетевых помех и состава подключенных приборов, для которых подбирают стабилизаторы. Качество снабжения электроэнергией на загородном участке, в городском жилье или на даче существенно различается, поэтому и стабилизаторы напряжения подбираются по разным критериям. Правильный подход гарантирует стабильную работу всей техники без лишних переплат, если задействовать подходящие стабилизаторы.

Особенности выбора для разных типов объектов

Для каждого типа недвижимости существуют свои приоритетные требования к техническим параметрам оборудования, куда входят бытовые стабилизаторы:

• Для частного дома: в загородном секторе часто наблюдаются глубокие просадки сетевых параметров и резкие скачки из-за протяженных линий электропередач. Оптимальным решением станет мощный симисторный или тиристорный стабилизатор напряжения на весь дом или общие магистральные стабилизаторы. Если заведена трехфазная сеть, устанавливают либо три однофазных прибора, либо один специализированный трехфазный модуль, подключая трехфазные стабилизаторы.
• Для городской квартиры: здесь обычно требуется бесшумная работа прибора и компактные размеры корпуса, так как монтируются квартирные стабилизаторы в прихожей или жилой зоне. Отлично подходят электронные модели или компактные инверторные устройства, а также настенные стабилизаторы.
• Для дачи: если объект используется сезонно, а в сети отсутствуют критически чувствительные приборы, разумно использовать недорогие релейные стабилизаторы напряжения. Они устойчивы к низким температурам в неотапливаемом помещении и эффективно защищают базовый набор техники как надежные дачные стабилизаторы.

Алгоритм расчета необходимой мощности

Чтобы устройство работало надежно и без аварийных отключений, важно правильно рассчитать его эксплуатационную нагрузку, подбирая сетевые стабилизаторы. В таблице ниже описана последовательность действий при расчете:

Четкое понимание задач каждого объекта позволит защитить электросеть и продлит эксплуатационный ресурс подключенной бытовой техники, если корректно установить силовые стабилизаторы.

Какой тип стабилизатора напряжения лучше выбрать для газового котла и насоса

Отопительное оборудование и насосные станции требуют особого подхода к обеспечению электропитания, где незаменимы специализированные стабилизаторы. Современный газовый котел оснащен чувствительной электронной платой управления, датчиками пламени и циркуляционным насосом, которые крайне реагируют на любые искажения частоты и формы выходного сигнала. Чтобы защитить инженерную систему от повреждения и обеспечить бесперебойный обогрев дома, важно правильно выбрать стабилизаторы напряжения с учетом специфики нагрузки, покупая котловые стабилизаторы.

Требования к защите отопительных систем и насосов

При подборе защитного прибора для котла и насосного оборудования необходимо учитывать ключевые особенности их работы, которые обеспечивают котловые стабилизаторы:

• Чистая синусоида: электродвигатели циркуляционных и погружных насосов требуют строго правильной формы переменного тока, которую дают инверторные стабилизаторы. Некачественный сигнал приводит к перегреву обмоток, сильному шуму и преждевременному выходу техники из строя, если отсутствуют нормальные стабилизаторы.
• Высокая точность и скорость реагирования: электронная плата управления котла может уходить в ошибку или перезагружаться даже при кратковременных просадках питающей сети, от чего спасают высокоточные стабилизаторы.
• Учет пусковых токов: погружные и циркуляционные насосы в момент включения потребляют в несколько раз больше электроэнергии, чем в рабочем режиме, что должны выдерживать насосные стабилизаторы.

Сравнение типов стабилизаторов для котлов и насосного оборудования

Различные виды защитных систем и бытовые стабилизаторы показывают разную эффективность при работе с чувствительной инженерной техникой:

Для гарантированной защиты сложного отопительного котла оптимальным выбором станет инверторный стабилизатор напряжения или специальный ИБП, в то время как для мощных насосов отлично подходят тиристорные модели и специализированные стабилизаторы с высоким запасом мощности.

Ошибки при выборе типа стабилизатора напряжения: пусковые токи и просадки мощности

Даже самое продвинутое защитное оборудование не сможет полноценно выполнять свои функции, если при покупке были допущены просчеты и неправильно подобраны стабилизаторы. Неправильная оценка параметров электросети и характеристик подключенных приборов – частая причина, по которой стабилизаторы напряжения выходят из строя, уходят в защиту по перегрузке или просто не спасают технику от поломок. Понимание ключевых ошибок позволит избежать напрасных финансовых затрат, подбирая качественные стабилизаторы.

Типичные просчеты и неучтенные факторы

К наиболее распространенным ошибкам при выборе типа стабилизирующего устройства и покупке оборудования относятся следующие нюансы, из-за которых страдают бытовые стабилизаторы:

• Игнорирование пусковых токов: оборудование с электродвигателем и компрессорами (холодильники, стиральные машины, погружные насосы) в момент старта потребляет в 3–7 раз больше электричества. Присутствие таких приборов требует существенного запаса по характеристикам, когда выбираются силовые стабилизаторы.
• Невнимание к коэффициенту просадки мощности: классический автотрансформаторный тип прибора и релейные стабилизаторы теряют от 30% до 50% выдерживаемой нагрузки, когда параметры на входе падают ниже 150–160 В.
• Покупка без учета условий эксплуатации: установка прибора без температурной защиты в неотапливаемом помещении или на морозе приводит к образованию конденсата и короткому замыканию элементов, от чего выходят из строя необдуманно купленные стабилизаторы.
• Выбор неподходящего принципа регулировки: использование ступенчатых релейных моделей для чувствительного оборудования может приводить к сбоям логики плат управления из-за микропауз при переключении, ввиду чего следует выбирать электронные стабилизаторы.

Сводка ошибок и способов их предотвращения

Для наглядности основные технические риски и пути их решения представлены в таблице, где описаны ошибочно выбранные стабилизаторы:

Тщательный расчет всех эксплуатационных параметров гарантирует, что выбранный стабилизатор напряжения защитит всю сеть от перегрузок, а правильно расставленные сетевые стабилизаторы обеспечат долговечную работу каждого прибора в доме.
