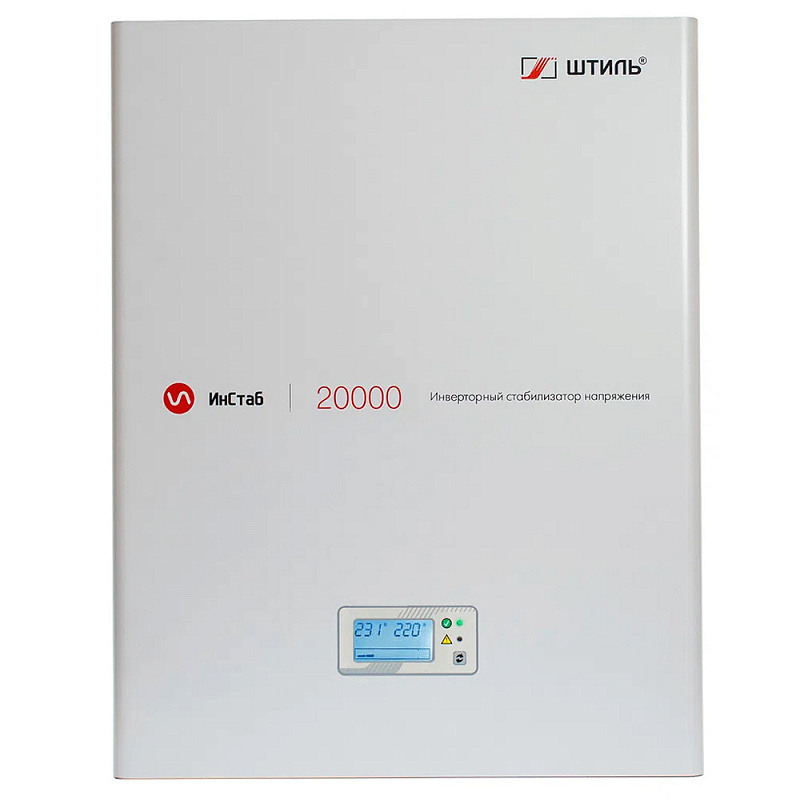

Стабилизатор напряжения Штиль Инстаб IS20000 (20000 ВА), инверторный
|
|
| Технические характеристики | |
Широчайший ассортимент
Работаем для Вас с 2009 года
Подробнее про Штиль Инстаб IS20000

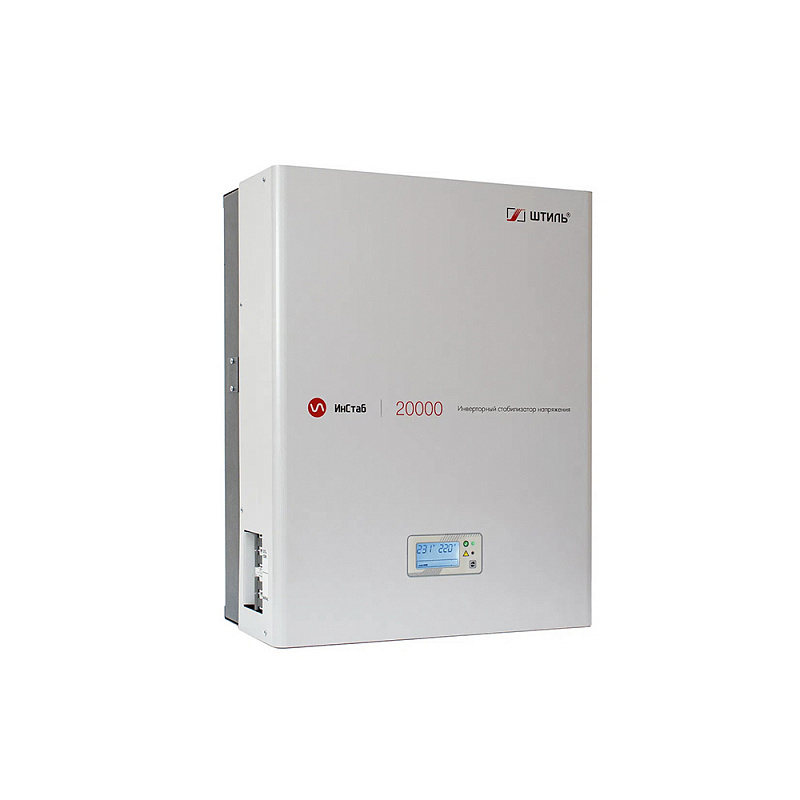

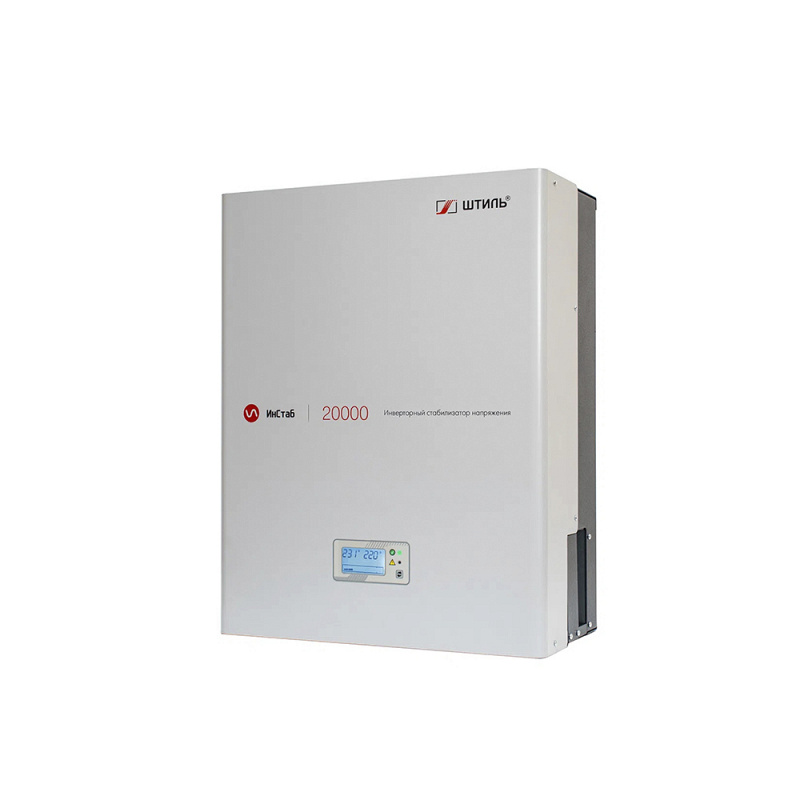

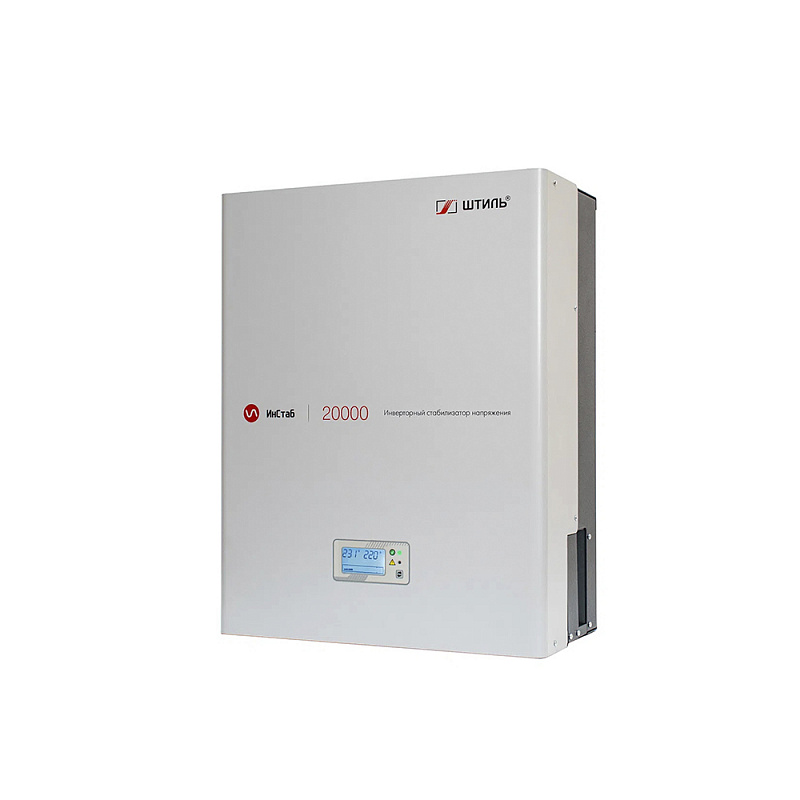

Однофазный (1-1) настенный инверторный стабилизатор напряжения Штиль IS20000 производится в России мощностью 20 кВА / 18 кВт. Он подходит для обеспечения стабильного электропитания такого оборудования, как: системы ГВС и водоснабжения, компьютерной техники, телевизоров и аудио-видео аппаратуры, холодильников, электроинструментов и охранных систем. Штиль IS20000 разработан с учётом специфики российских электрических сетей и полностью соответствует требованиям Таможенного союза (ЕАС). Топология двойного преобразования (Online) обеспечивает целый ряд преимуществ: мгновенная реакция на изменение параметров сети (0 мс), высокая точность коррекции напряжения и выдаёт на выходе идеальную синусоиду. При кратковременном отключении сети нагрузка обеспечивается ещё 200 мс.
Особенности:
Двойное преобразованиеНастенный стабилизаторОднофазныйОтечественное производствоПлавный пускБыстродействие = 0 мсПрименение:
Системы отопления и водоснабженияПК и периферияМультимедийные системыХолодильное ооборудованиеОхранные системыЭлектроинструментыОднофазный стабилизатор напряжения Штиль IS20000 обеспечивает защиту оборудования от внутреннего перегрева, перегрузки по выходу, коротких замыканий, чрезмерно пониженного или повышенного сетевого напряжения (менее 90 В или более 310 В), от высокочастотных сетевых помех, импульсных перенапряжений и аварии сети (электронная защита с автовосстановлением). Встроенный автоматический байпас срабатывает при перегрузке, перегреве и внутренних неполадках стабилизатора. Для удобства управления на передней панели установлен ЖК-дисплей и светодиодная индикация. Штиль IS20000 подключается к сети при помощи клеммного подкллючения, а выходной разъём выполнен в формате клеммной колодки. КПД Штиль IS20000 достигает 97%, что сводит к минимуму затраты на его эксплуатацию.
Технические характеристики
| Общие параметры | |
|---|---|
| Число фаз | 1 в 1 |
| Способ установки | настенный |
| Страна производства | Россия |
| Режимы работы | стабилизация, ручной байпас |
| Полная мощность, кВА | 12 |
| Активная мощность, кВт | 11 |
| Принцип стабилизации | инверторный (с двойным преобразованием) |
| Входные характеристики | |
| Плавный пуск | да |
| Потребляемая мощность в режиме холостого хода, Вт | 85 |
| Максимальный входной ток, А | 118 |
| Входной коэффициент мощности | 0,99 |
| Допустимый диапазон входной частоты, Гц | 43-57 |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входного напряжения для работы автоматического байпаса, В | 187-245 |
| Верхний порог подключения нагрузки, В | 290 |
| Верхний порог отключения нагрузки, В | 310 |
| Нижний порог подключения нагрузки, В | 110 |
| Нижний порог отключения нагрузки, В | 90 |
| Предельный диапазон входного напряжения, В | 90-310 |
| Рабочий диапазон входного напряжения, В | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% |
| Номинальное входное напряжение, В | 220/230 |
| Совместимость с генератором | да |
| Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Выходные характеристики | |
| Тип выходного напряжения | однофазное |
| Быстродействие, мс | 0 |
| КПД, % | до 97 |
| Перегрузочная способность | менее 105% - непрерывная работа, 105-150% - не менее 5 с |
| Крест-фактор | 3:1 |
| Коэффициент нелинейных искажений выходного напряжения, % | менее 1,5% при линейной нагрузке, менее 3% при нелинейной нагрузке |
| Максимальный выходной ток, А | 92 |
| Время автономной работы при отключении питания | не более 200 мс |
| Номинальная выходная частота, Гц | 50 (отклонение частоты выходного напряжения определяется частотой сети) |
| Точность стабилизации, % | ±2 |
| Диапазон настройки выходного напряжения, В | 220-230 с шагом 1 |
| Номинальное выходное напряжение, В | 220 |
| Форма выходного напряжения | чистая синусоида |
| Защита | |

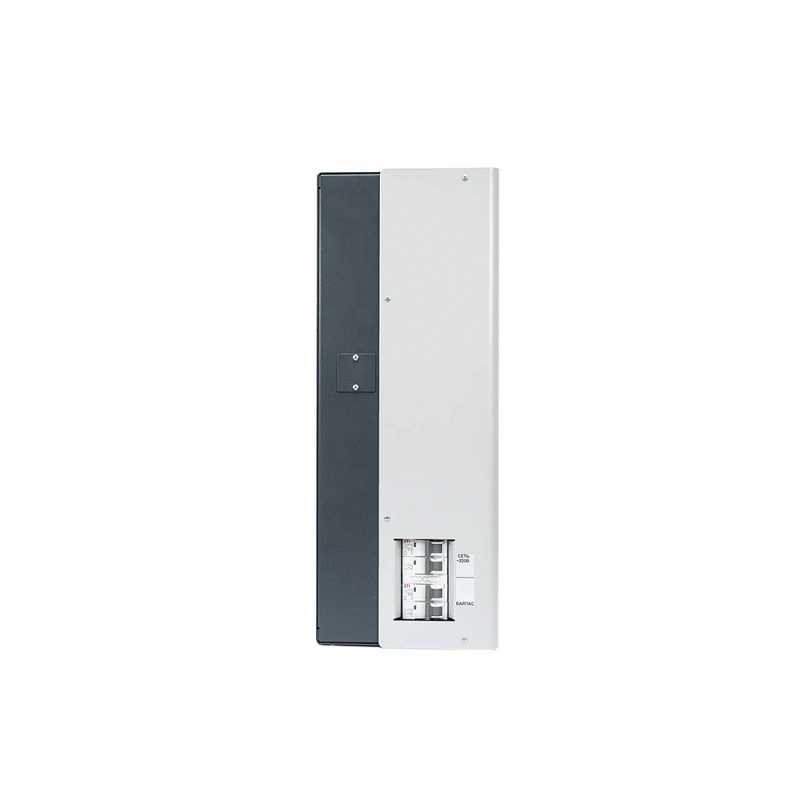

| Ручной байпас | да |
| Электронный автоматический байпас | да, в диапазоне 187-245 В |
| Перегрузка по выходу | электронная защита c автовосстановлением |
| Короткое замыкание | электронная защита c автовосстановлением |
| Перегрев | электронная защита c автовосстановлением |
| Защита от импульсных перенапряжений |
варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
| Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
| Защита от аварии сети | электронная защита c автовосстановлением |
| Защита от аварии стабилизатора | электронная аварийная защита |
| Защита нагрузки от сетевых помех (между фазой и нейтралью) | до 2,5 кГц |
| Панель управления и интерфейсы | |
| Функциональные клавиши | кнопка для выбора отображаемой на дисплее информации и настройки значения выходного напряжения |
| ЖК-дисплей | входное/выходное напряжение, уровень загрузки, аварийные сообщения, мощность нагрузки, внутренняя температура |
| Светодиодная индикация | «Норма», «Авария» |
| Подключение | |

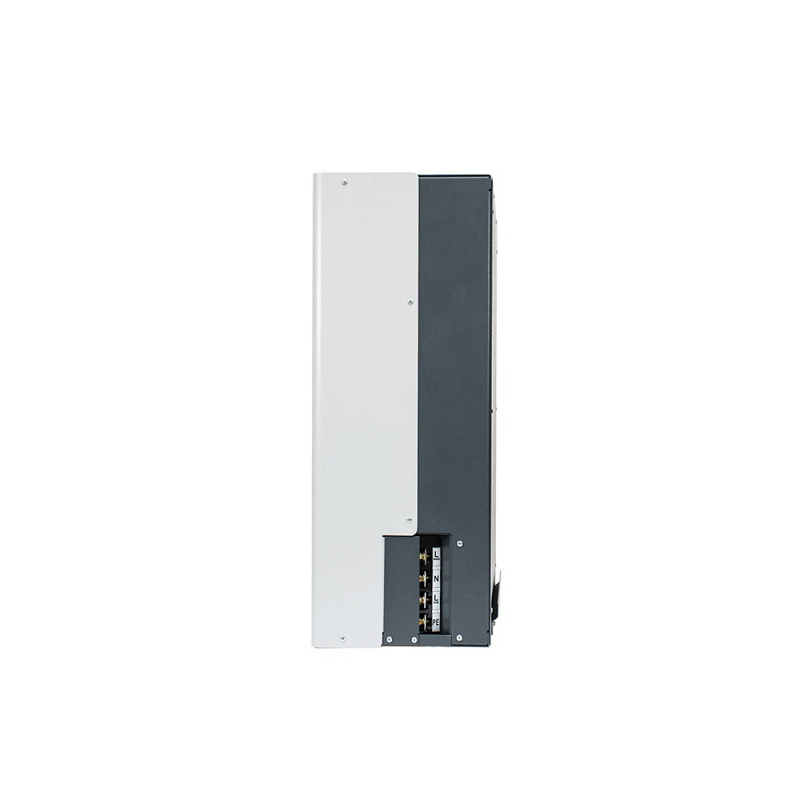

| Входная сеть | клеммное подключение (L, N, PE, винт М4) |
| Нагрузка (выходные разъёмы) | клеммное подключение (L, N – винт М4) |
| Надёжность и эксплуатационные характеристики | |
| Установка | в помещении |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |

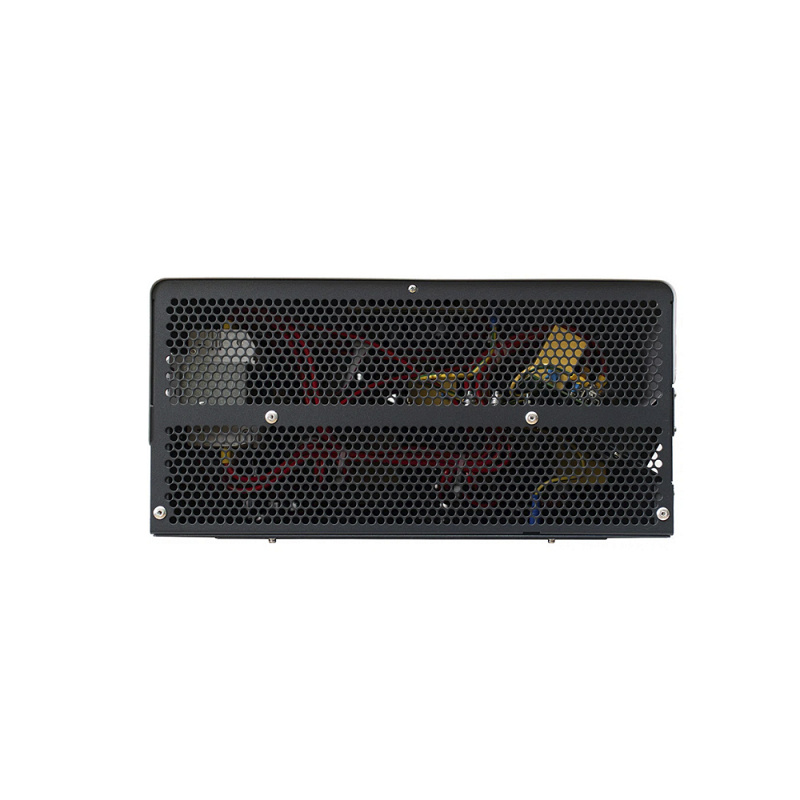

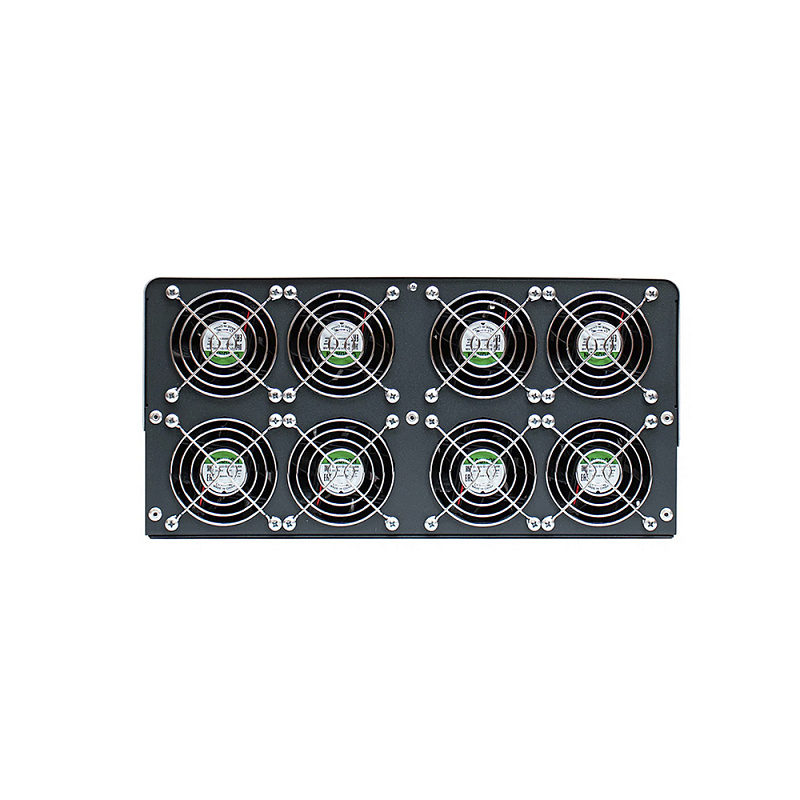

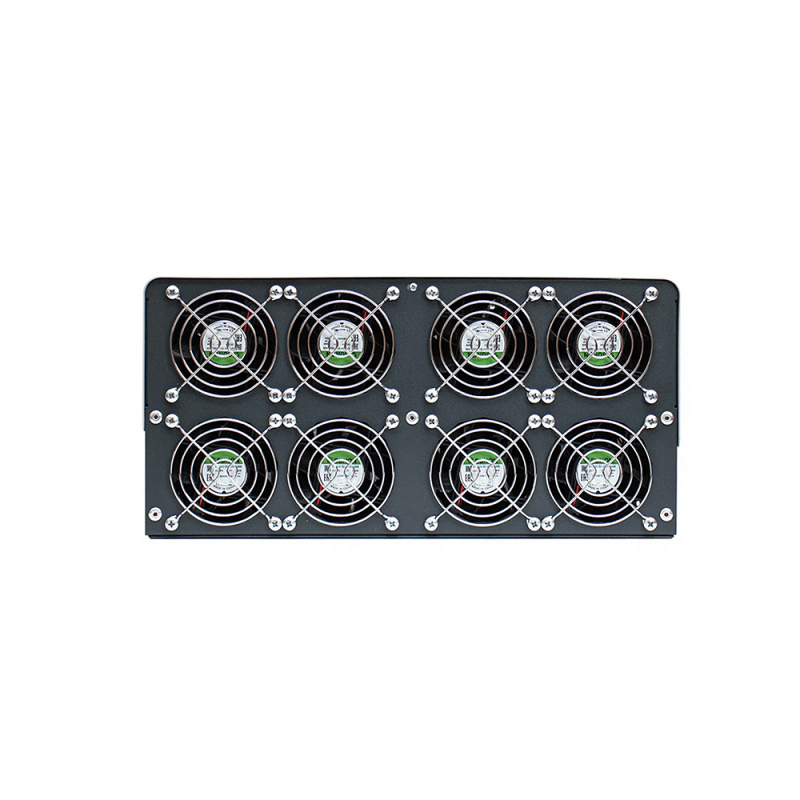

| Тип охлаждения | комбинированное (конвекционное/вентиляторное) |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Рабочая высота, м | до 3000 м над уровнем моря |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | не менее 10 |
| Гарантийный срок, мес | 24 |
| Механические характеристики | |
| Габаритные размеры ВхШхГ (без упаковки), мм | 481х379х191 |
| Габаритные размеры ВхШхГ (в упаковке), мм | 520х420х230 |
| Масса, кг | 22 |
| Цвет корпуса | серый |
Комплектация:

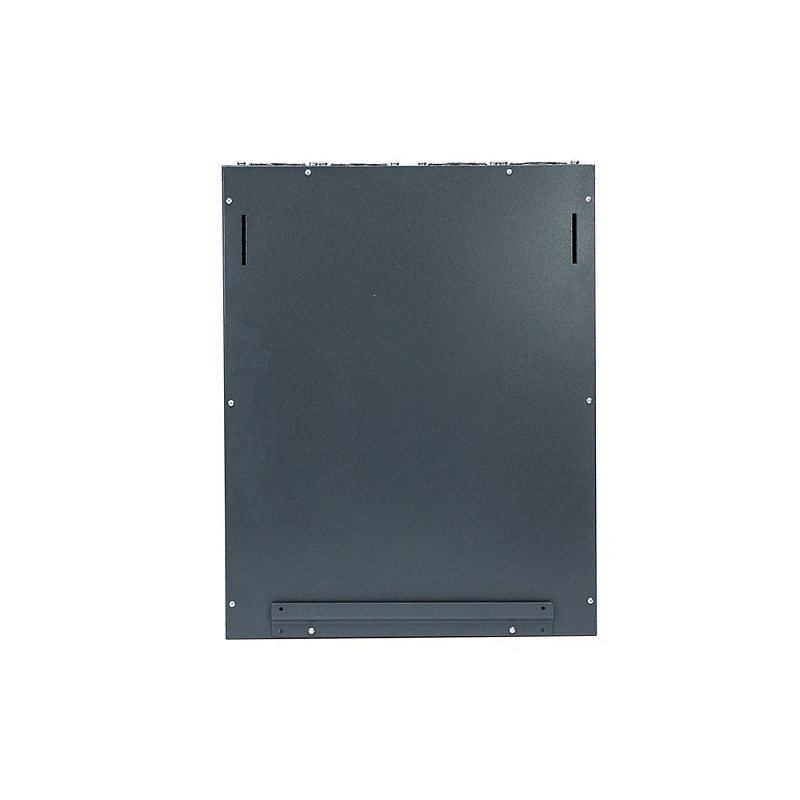

Стабилизатор напряжения — 1 шт.Комплект для крепления изделия на ровную верртикальную поверхность — 1 шт.Руководство по эксплуатации — 1 шт.Гарантийный талон — 1 шт.Упаковка (картонный короб) — 1 шт.Сопутствуюшие товары и аксессуары
