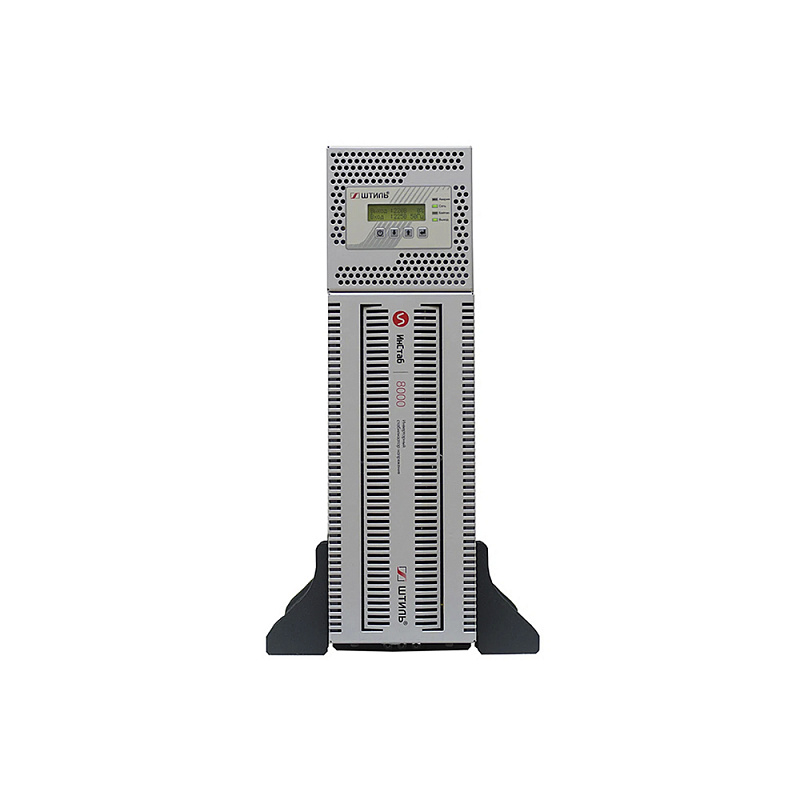

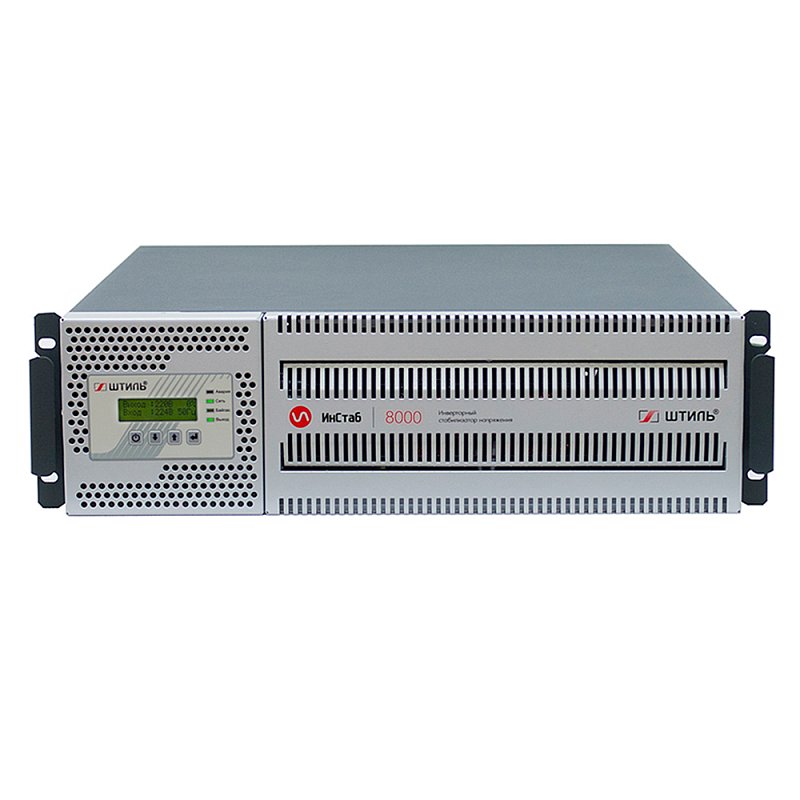

Стабилизатор напряжения Штиль Инстаб IS3108RT (8000 ВА), инверторный
|
|
| Технические характеристики | |
Широчайший ассортимент
Работаем для Вас с 2009 года
Подробнее про Штиль Инстаб IS3108RT
Трёхфазный (3-1) инверторный стабилизатор напряжения Штиль IS3108RT производится в России мощностью 8 кВА / 7.2 кВт в универсальном форм-факторе. Он подходит для обеспечения стабильного электропитания такого оборудования, как: видео и аудиоаппаратура, торговые и кассовые аппараты, компьютеры и офисная техника, серверные, системы безопасности, аппараты связи, центры обработки данных. Штиль IS3108RT разработан с учётом специфики российских электрических сетей и полностью соответствует требованиям Таможенного союза (ЕАС). Топология двойного преобразования (Online) обеспечивает целый ряд преимуществ: мгновенная реакция на изменение параметров сети (0 мс), высокая точность коррекции напряжения и выдаёт на выходе идеальную синусоиду. При кратковременном отключении сети нагрузка обеспечивается ещё 200 мс.
Особенности:
Двойное преобразованиеУниверсальный форм-факторТрёхфазныйОтечественное производствоПлавный пускБыстродействие = 0 мсПрименение:

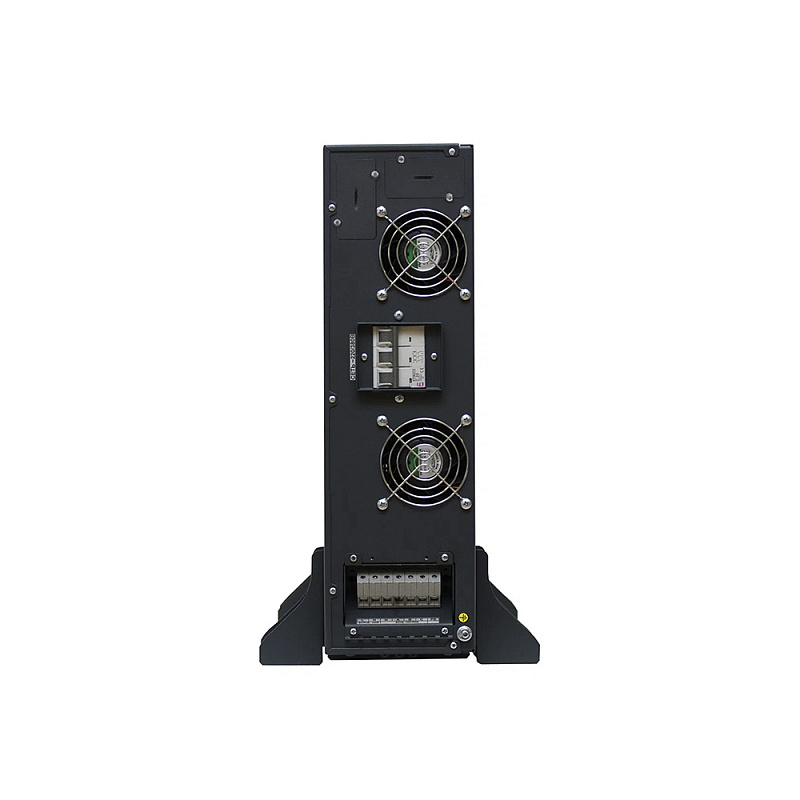

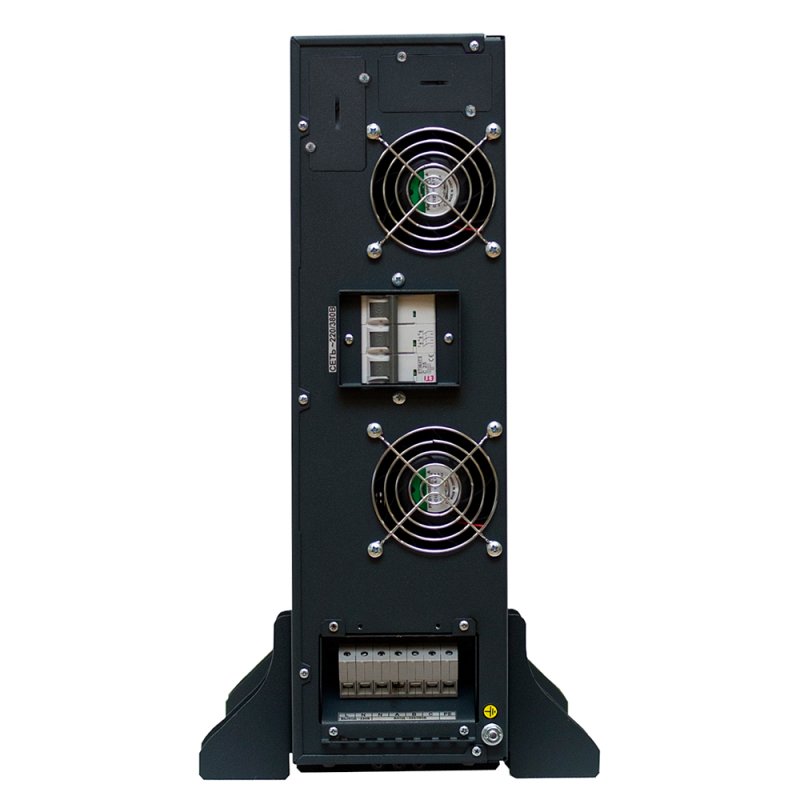

Торговое оборудованиеПК и периферияМультимедийные системыХолодильное ооборудованиеКассовые аппаратыАппаратура связи и ЦОДТрёхфазный стабилизатор напряжения Штиль IS3108RT обеспечивает защиту оборудования от внутреннего перегрева, перегрузки по выходу, коротких замыканий, чрезмерно пониженного или повышенного сетевого напряжения (менее 90 В или более 310 В), от высокочастотных сетевых помех, импульсных перенапряжений и аварии сети (электронная защита с автовосстановлением). Встроенный автоматический байпас срабатывает при перегрузке, перегреве и внутренних неполадках стабилизатора. Для удобства управления на передней панели установлен ЖК-дисплей и светодиодная индикация. Штиль IS3108RT подключается к сети при помощи клемм, а выходной разъём выполнен в формате клеммной колодки. КПД Штиль IS3108RT достигает 99% в ECO режиме, что сводит к минимуму затраты на его эксплуатацию.
Технические характеристики
| Общие параметры | |
|---|---|
| Число фаз | 3 в 1 |

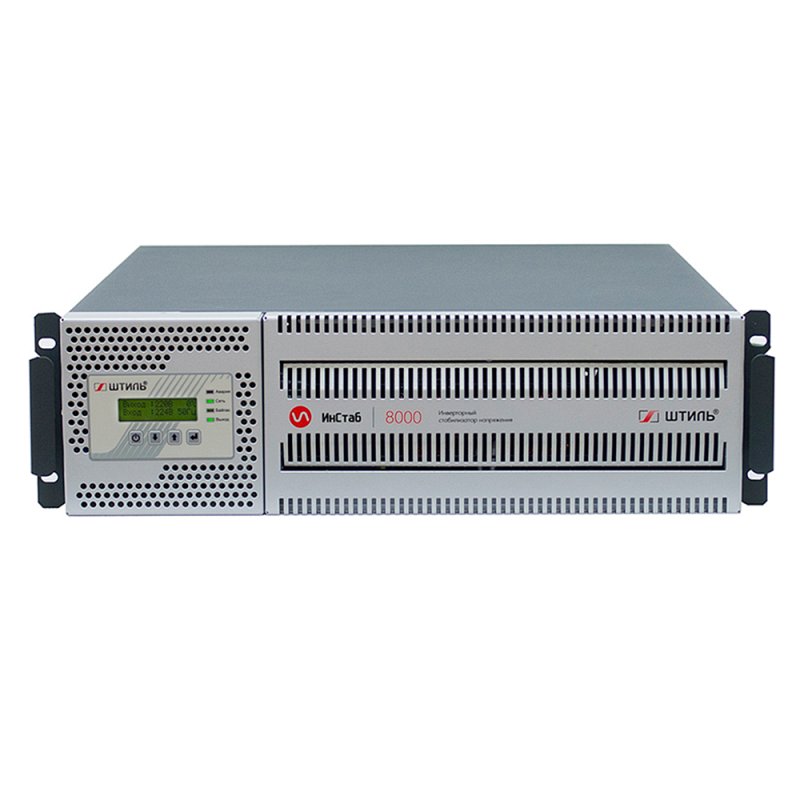

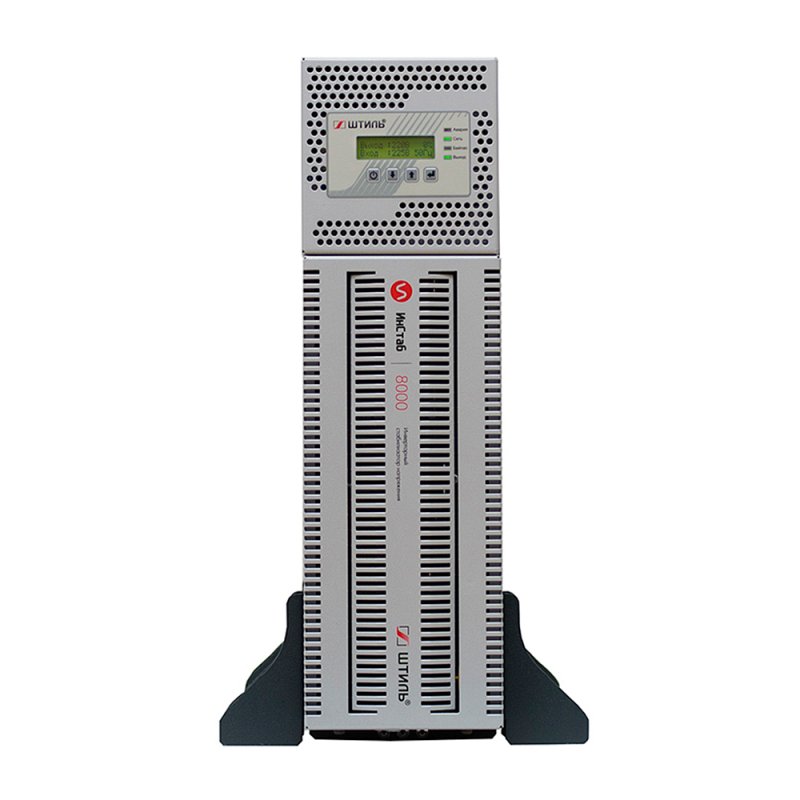

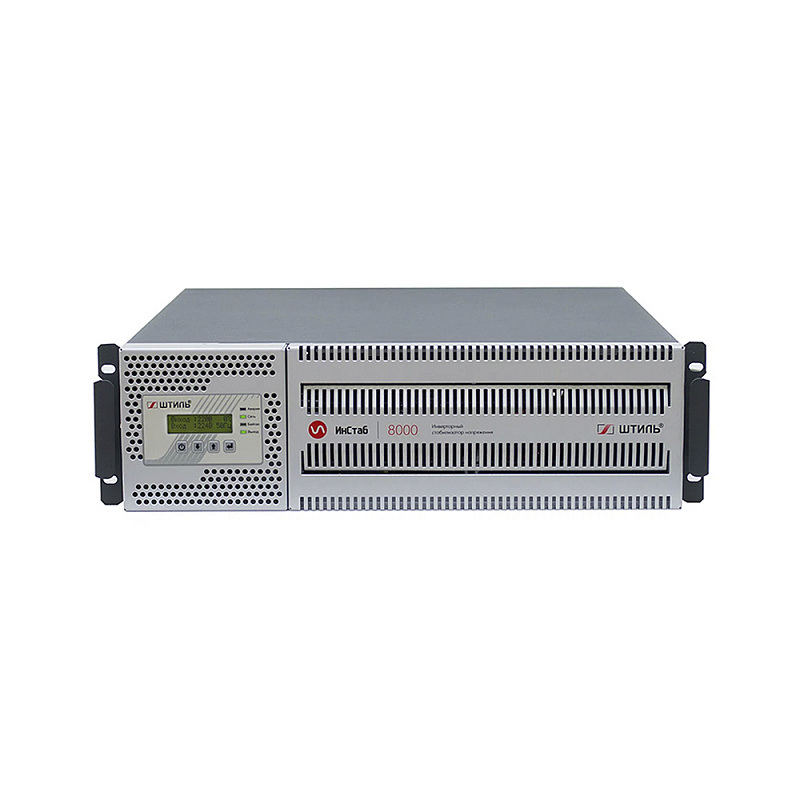

| Способ установки | напольный, в стойку |
| Страна производства | Россия |
| Режимы работы | стабилизация, байпас, ECO |
| Полная мощность, кВА | 8 |
| Активная мощность, кВт | 7,2 |
| Принцип стабилизации | инверторный (с двойным преобразованием) |
| Входные характеристики | |
| Максимальный входной ток одной фазы, А | 16 |
|
Верхний порог фазного/линейного входного напряжения подключения нагрузки, В |
290/502 |
|
Верхний порог фазного/линейного входного напряжения отключения нагрузки, В |
310/537 |
|
Нижний порог фазного/линейного входного напряжения подключения нагрузки, В |
110/190 |
|
Нижний порог фазного/линейного входного напряжения отключения нагрузки, В |
90/155 |
| Рабочий диапазон фазного/линейного входного напряжения, В |
165-310/285-537 при нагрузке 100%, 135-310/234-537 при нагрузке 80%, 90-310/155-537 при нагрузке 60% |
| Номинальное фазное/линейное входное напряжение, В | 220/380 (230/400) |
| Плавный пуск | Да |
| Потребляемая мощность в режиме холостого хода, Вт | 75 |
| Входной коэффициент мощности | 0,99 |
| Допустимый диапазон входной частоты, Гц | 43-57 |
| Номинальная входная частота, Гц | 50 |
|
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
-5, -10, -15, -20, -25 (значение по умолчанию: -20) |
|
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+5, +10, +15, +20, +25 (значение по умолчанию: +15) |
| Предельный диапазон входного напряжения, В | 90-310/155-537 |
| Совместимость с генератором | да |
| Тип входной сети | трехфазная пятипроводная (L1, L2, L3, N, PE) |
| Выходные характеристики | |
| Тип выходного напряжения | однофазное |
| Быстродействие, мс | 0 |
| КПД при работе через байпас или в режиме ECO, % | до 99 |
| КПД, % | до 97 |
| Перегрузочная способность | менее 105% - непрерывная работа, 105-150% - не менее 5 с |
| Время запуска (восстановления после аварии сети), с | до 20 |
| Крест-фактор | 3:1 |
| Коэффициент нелинейных искажений выходного напряжения, % | менее 1,5% при линейной нагрузке, менее 3% при нелинейной нагрузке |
| Максимальный выходной ток, А | 36 |
| Время автономной работы при отключении питания | не более 200 мс |
| Номинальная выходная частота, Гц | 50 (отклонение частоты выходного напряжения определяется частотой сети) |
| Точность стабилизации, % | ±2 |
| Диапазон настройки выходного напряжения, В | 220-230 с шагом 5 В |
| Форма выходного напряжения | чистая синусоида |
| Защита | |
| Электронный автоматический байпас | да |
| Перегрузка по выходу | электронная защита c автовосстановлением |
| Короткое замыкание | электронная защита c автовосстановлением |
| Перегрев | электронная защита c автовосстановлением |
| Защита от импульсных перенапряжений |
варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
| Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
| Защита от аварии сети | электронная защита c автовосстановлением |
| Защита от аварии стабилизатора | электронная аварийная защита |
| Защита нагрузки от сетевых помех (между фазой и нейтралью) | до 2,5 кГц |
| Панель управления и интерфейсы | |
| «Сухие» контакты | 3 шт. или 8 шт. (опция) |
| Функциональные клавиши | «Ввод», «Вверх», «Вниз», «Отмена» («Вкл/Выкл») |

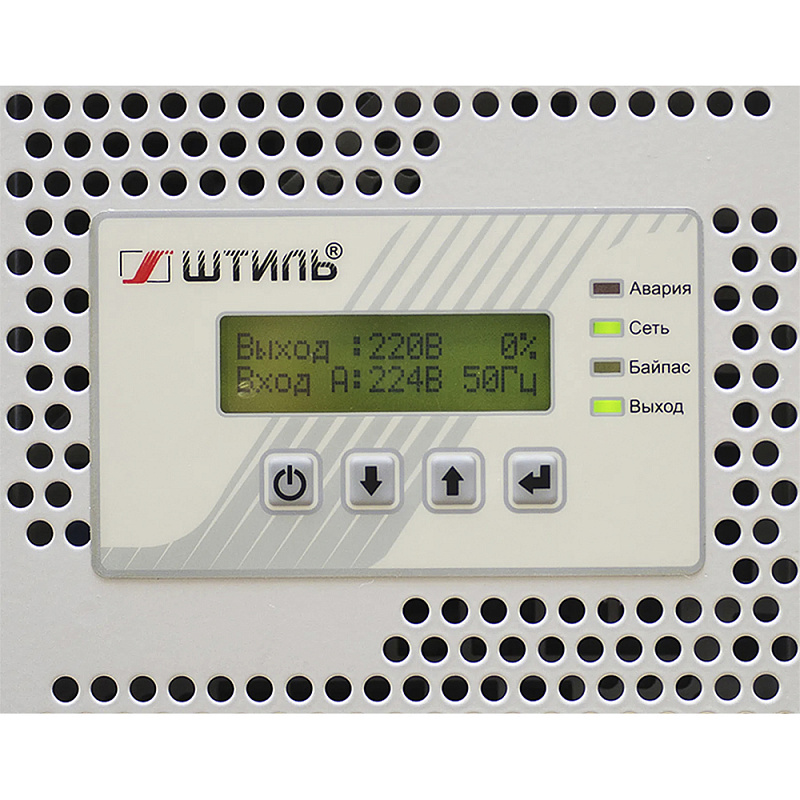

| ЖК-дисплей | входное/выходное напряжение, частота входной сети, процент загрузки, активная и полная мощность нагрузки, режимы работы, аварийные сообщения, внутренняя температура |
| Светодиодная индикация | «Авария», «Сеть», «Байпас», «Выход» |
| USB | опция (требуется установка карты мониторинга) |
| Ethernet | опция (требуется установка карты мониторинга) |
| RS-485 | опция (требуется установка карты мониторинга) |
| Подключение | |

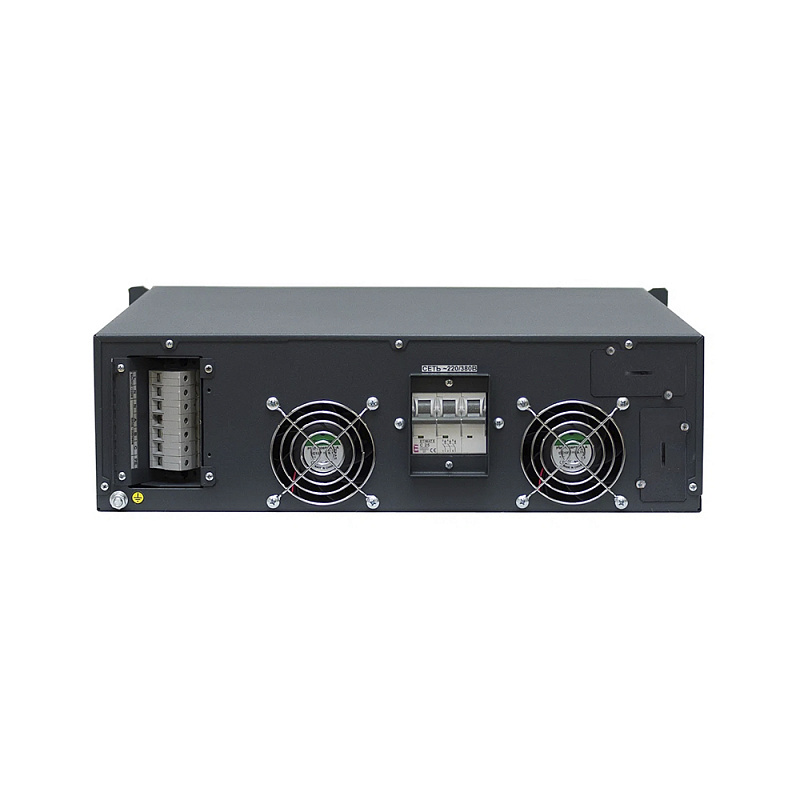

| Входная сеть | клеммное подключение (L1, L2, L3, N, PE – зажимной клеммник, сечение до 10 мм2 ) |
| Нагрузка (выходные разъёмы) | клеммное подключение (L, N – зажимной клеммник, сечение до 10 мм2 ) |
| Надёжность и эксплуатационные характеристики | |
| Установка | в помещении |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Тип охлаждения | принудительное (вентиляторное) |
| Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА |
<40 (при минимальной скорости вращения вентиляторов), <61 (при максимальной скорости вращения вентиляторов) |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Рабочая высота, м | до 3000 м над уровнем моря |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | не менее 10 |
| Гарантийный срок, мес | 24 |
| Механические характеристики | |
| Габаритные размеры ВхШхГ (напольная установка), мм | 459x250x530 |
| Габаритные размеры ВхШхГ (стоечная установка), мм | 130x484x530 |
| Габаритные размеры ВхШхГ (в упаковке), мм | 640х490х180 |
| Высота установки в стойку, U | 3 |
| Масса, кг | 17 |
| Цвет корпуса | серый |

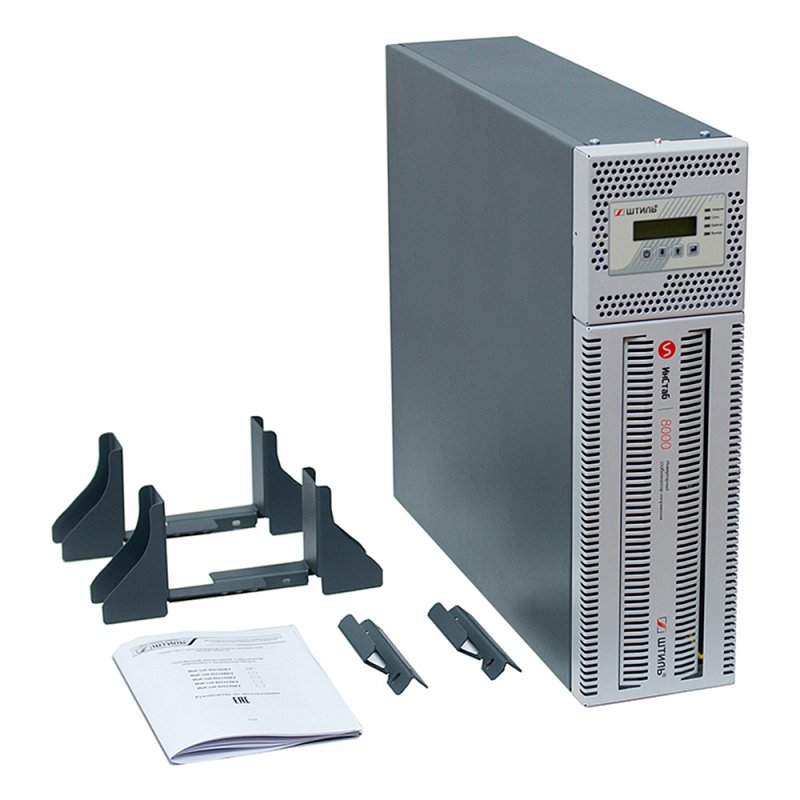

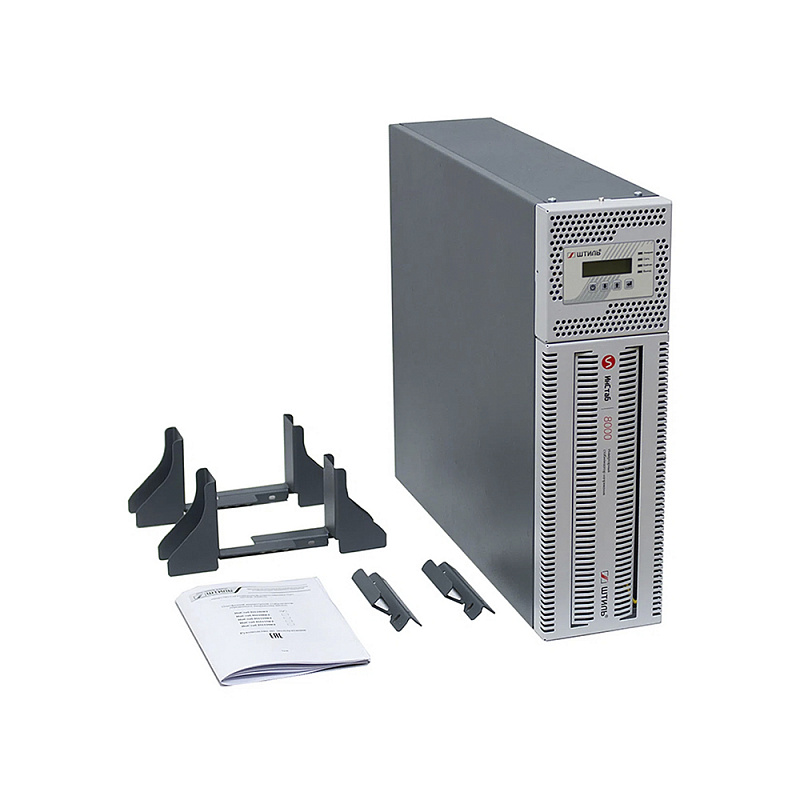

Комплектация:
Стабилизатор напряжения — 1 шт.Упор для вертикальной установки — 4 шт.Кронштейны для горизонтального крепления — 2 шт.Руководство по эксплуатации — 1 шт.Гарантийный талон — 1 шт.Упаковка (картонный короб) — 1 шт.
