ИБП SKAT-UPS 20-3/3 (20кВА/18кВт)

Подробнее про SKAT-UPS 20-3/3

Трёхфазный (3 – 3) источник бесперебойного питания Скат 20-3/3 выпускается в напольном исполнении мощностью 20 кВА \ 18 кВт. Топология двойного преобразования (Online) обеспечивает надёжную защиту питаемого оборудования от любых проблем некачественного электропитания. SKAT-UPS 20-3/3 выдаёт на выходе чистый синусоидальный сигнал, поэтому от него может работать любое, даже самое требовательное к качеству электроэнергии оборудование: сетевое, серверное, вычислительное, связь, ПК, телекоммуникации, управления процессами и другие.

Данный источник бесперебойного питания произведен в России (подтверждено сертификатом "Минпромторг") и включен в реестр Российской продукции.

Трёхфазный онлайн ИБП поддерживает возможность масштабирования системы — параллельно можно подключить до 4 устройств. Это позволяет наращивать мощность постепенно, по мере необходимости. В случае длительного отсутствия напряжения в сети Скат 20-3/3 можно подключить к генератору. Онлайн источник бесперебойного питания обеспечивает потребителей качественным стабильным напряжением 220 В переменного тока и мощностью до 20 кВт и защищает их от всех возможных проблем некачественной сети, таких как высокочастотные помехи, скачки напряжения и другие. ИБП проводит автоматическую самодиагностику для выявления проблем на ранних стадиях, это позволяет своевременно произвести обслуживание. Для более удобного и быстрого ТО или ремонта предусмотрен режим байпаса: ток пускается в обход ИБП, не отключая при этом потребителей. При низких нагрузках SKAT-UPS 20-3/3 переходит в ECO режим, КПД в нём приближен к 1.

Особенности

• Широкий диапазон напряжения на выходе
• Защита от неполадок некачественной сети
• Качественное бесперебойное питание
• Подавление помех и импульсов
• Стабильная частота при работе от АКБ
• Мгновенное переключение на аккумуляторы
• Форма напряжения на выходе — чистый синус
• Высокая точность стабилизации напряжения
• Повышение надёжности системы благодаря автоматическому шунтированию
• Возможность «Холодного» старта
• Светодиодная индикация и звуковая сигнализация
• Продолжительное время автономной работы
• «Горячая» замена батарей
• Шаблоны Zabbix для настройки систем мониторинга (v5.x, v6.x)

Технические характеристики SKAT-UPS 20-3/3:

Номинальное входное трехфазное напряжение, заводская установка (3 фазы, нейтраль и земля), Uном, В	380
Номинальное входное трехфазное напряжение, заводская установка (3 фазы, нейтраль и земля), Uном, В	380/400/415
Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, В	208…478
Номинальная частота входного напряжения (авто-определение), Гц	50
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц	45...55
Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, заводская установка, % от Uном=380 В	-45%; +25%
Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, настраивается пользователем, % от Uном=380 В	+ 10 %; + 15 %; + 20 %; - 20 %; - 30 %
Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, заводская установка, % от Uном=380 В	-45%; +25%
Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, настраивается пользователем, % от Uном=380 В	+ 10 %; + 15 %; + 20 %; - 20 %; - 30 %
Диапазон входной частоты, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Fном	±10％
Входной коэффициент мощности, не менее	0,99
Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более	3%
Номинальная выходная мощность полная, ВА	20 000
Номинальная выходная мощность активная, Вт	18 000
Номинальное выходное трёхфазное напряжение, (3 фазы, нейтраль и земля), заводская установка, В	380
Номинальное выходное трёхфазное напряжение, (3 фазы, нейтраль и земля), настраивается пользователем, В	380/400/415
Выходной коэффициент мощности, не менее	0,9
Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, %	±1
Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от сети), настраивается пользователем, %	±1; ±2; ±4; ±5; ±10
Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц	50±0,2% или 60±0,2%
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор)	3:1
Коэффициент мощности в резерве, количество батарей в АКБ, 20 шт.	0,9
Коэффициент мощности в резерве, количество батарей в АКБ, 18 шт.	0,8
Коэффициент мощности в резерве, количество батарей в АКБ, 16 шт.	0,7
Коэффициент нелинейных искажений выходного напряжения линейная нагрузка (THD), %, не более	2
Коэффициент нелинейных искажений выходного напряжения нелинейная нагрузка (THD), %, не более	5
Форма выходного напряжения	синусоидальная
Режим ECO, %, не менее	97
Режим «ОСНОВНОЙ», %, не менее	90
Тип АКБ	герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая ёмкость АКБ, А*ч	от 40
Количество АКБ, шт. (настраивается пользователем)	16 (±96 В) / 18 (±108 В) / 20 (±120 В)
Ток заряда АКБ, А, не более	10
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») ≥ 110%	через 60 мин
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») 110%–125%	через 10 мин
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») 125–150	через 1 мин
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») > 150	немедленно
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения) ≥ 110%	через 10 мин
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения) 110%–125%	через 1 мин
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения) 125–150%	через 5 с
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения) > 150%	немедленно
Перегрузочные способности в режиме «БАЙПАС» — защитный автоматический выключатель, А	40
Ток короткого замыкания (пик), А	140
Габаритные размеры без упаковки ШхГхВ, не более, мм	250х828х868
Габаритные размеры в упаковке ШхГхВ, не более, мм	358х928х935
Масса, НЕТТО (БРУТТО), кг, не более	64 (77)
Диапазон рабочих температур, °С	0…+40
Относительная влажность воздуха (без конденсации), %, не более	90
Степень защиты оболочкой по ГОСТ 14254	IP20

Аккумуляторы

Трёхфазный ИБП работает от 16 свинцово-кислотных батареи от 40 Ач. Они поддерживают функцию «горячей» замены, что существенно упрощает и удешевляет обслуживание ИБП. Возможность «холодного» старта позволяет запустить трёхфазный источник бесперебойного питания даже если в сети отсутствует напряжение, это никак не скажется на качестве тока для потребителя. ИБП обеспечивает чистый синусоидальный сигнал как в режиме РЕЗЕРВ (работа от АКБ), так и в ОСНОВНОМ (работа от сети). К SKAT-UPS 20-3/3 можно подключить до 4 внешних батарейных модулей, тем самым увеличив время автономной работы. Подзарядка осуществляется интеллектуальным ЗУ в три этапа. Это обеспечивает качественный заряд АКБ и существенно продлевает их срок службы.

Применение

• Электроснабжение
• Производство
• Образование
• Финансы
• Транспорт
• НИИ
• Сетевое оборудование
• Серверы
• Вычислительные сети
• Средства связи
• ПК
• Телекоммуникации
• Системы управления технологическими процессами

Интерфейс

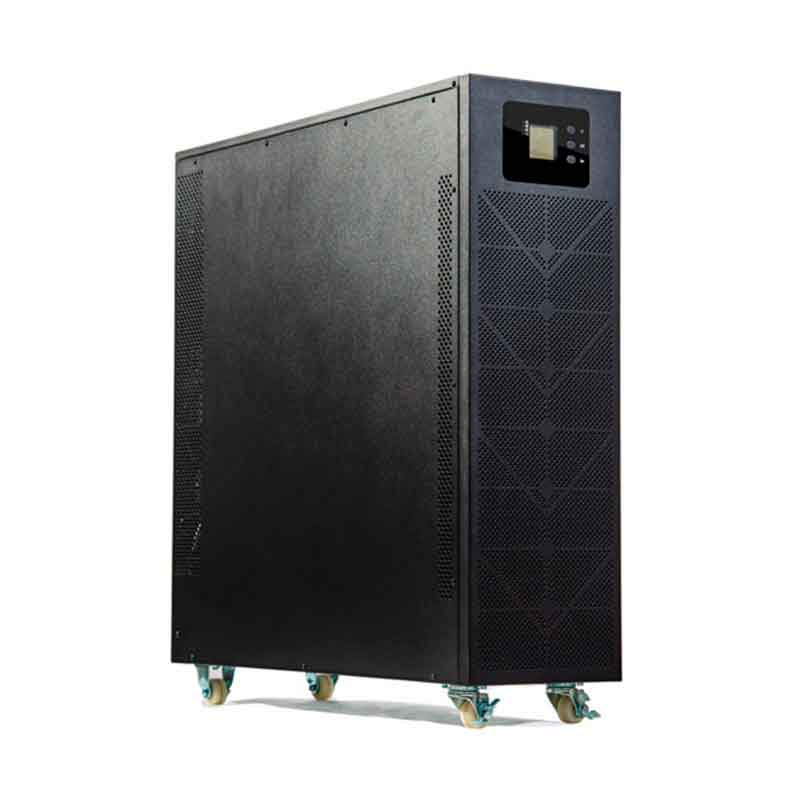

Для настроек и управления трёхфазным ИБП Скат 20-3/3 на передней панели предусмотрен ЖК-дисплей и светодиодные индикаторы. Экран отображает режим работы, текущую нагрузку на ИБП, состояние аккумуляторов и версию программного обеспечения. При помощи кнопок можно выбрать подходящий режим и выключить оборудование. Светодиоды показывают режим работы и состояние аккумуляторных батарей. При возникновении аварийной ситуации или ошибки срабатывает звуковая сигнализация.

Порты

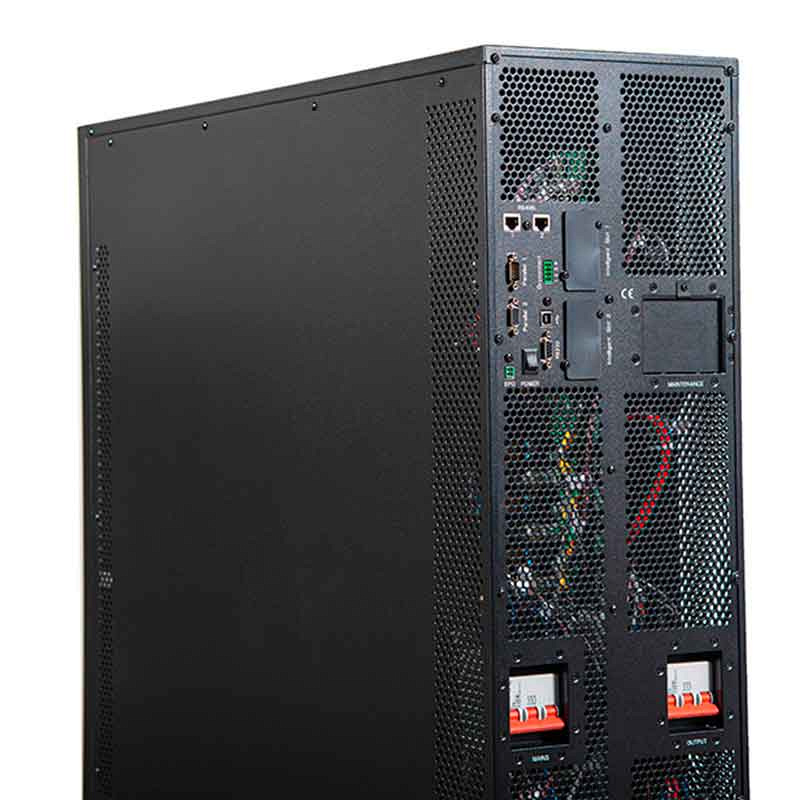

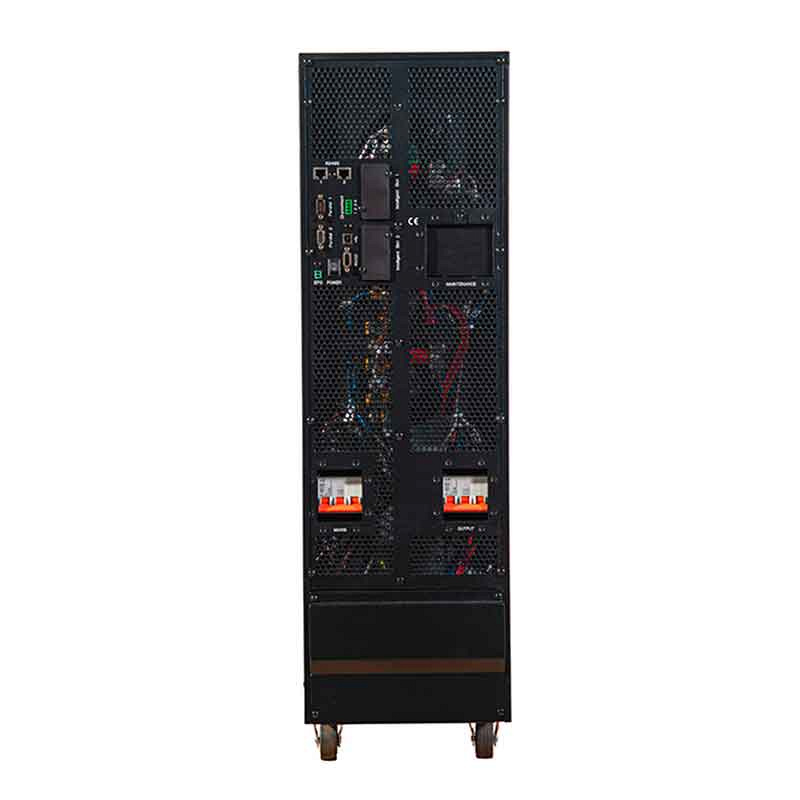

На задней панели онлайн ИБП предусмотрены следующие слоты: двунаправленный коммуникационный интерфейс RS-232, порт связи USB, сетевой порт RS485 (RJ45); интеллектуальный порт для установки дополнительных коммуникационных модулей (платы релейного интерфейса, SNMP-адаптера и др.), порт типа «сухой контакт», разъем для подключения устройства дистанционного аварийного отключения питания (EPO). Последнее служит для корректного завершения работы ИБП в аварийных ситуациях. Также управлять и настраивать SKAT-UPS 20-3/3 можно дистанционно, подключив SNMP карту.

Таблица времени автономной работы ИБП SKAT-UPS 20-3/3:

Ёмкость АКБ, Ач	2500 ВА	5000 ВА	10000 ВА	15000 ВА	20000 ВА
16х40	2 ч	1 ч	30 мин	20 мин	15 мин
16х65	3 ч 30 мин	1 ч 45 мин	50 мин	35 мин	25 мин
16х100	5 ч 40 мин	2 ч 50 мин	1 ч 20 мин	50 мин	40 мин
16х120	6 ч 50 мин	3 ч 20 мин	1 ч 40 мин	1 ч	50 мин
16х150	8 ч 30 мин	4 ч 15 мин	2 ч	1 ч 20 мин	1 ч
16х200	11 ч 30 мин	5 ч 40 мин	2 ч 45 мин	1 ч 50 мин	1 ч 20 мин
16х250	14 ч 20 мин	7 ч	3 ч 30 мин	2 ч 20 мин	1 ч 40 мин

Таблица времени автономной работы ИБП SKAT-UPS 20-3/3:

Ёмкость АКБ, Ач	2500 ВА	5000 ВА	10000 ВА	15000 ВА	20000 ВА
18х40	2 ч 30 мин	1 ч 15 мин	35 мин	25 мин	20 мин
18х65	4 ч	2 ч	1 ч	40 мин	30 мин
18х100	6 ч 20 мин	3 ч 10 мин	1 ч 30 мин	1 ч	45 мин
18х120	7 ч 40 мин	3 ч 50 мин	1 ч 50 мин	1 ч 15 мин	55 мин
18х150	9 ч 40 мин	4 ч 45 мин	2 ч 20 мин	1 ч 30 мин	1 ч 10 мин
18х200	12 ч 30 мин	6 ч 20 мин	3 ч 10 мин	2 ч	1 ч 30 мин
18х250	16 ч	8 ч	4 ч	2 ч 40 мин	2 ч

Таблица времени автономной работы ИБП SKAT-UPS 20-3/3:

Ёмкость АКБ, Ач	2500 ВА	5000 ВА	10000 ВА	15000 ВА	20000 ВА
20х40	2 ч 50 мин	1 ч 25 мин	40 мин	30 мин	25 мин
20х65	4 ч 40 мин	2 ч 20 мин	1 ч 10 мин	45 мин	35 мин
20х100	7 ч	3 ч 30 мин	1 ч 40 мин	1 ч 10 мин	50 мин
20х120	8 ч 30 мин	4 ч 15 мин	2 ч	1 ч 25 мин	1 ч
20х150	10 ч 30 мин	5 ч 20 мин	2 ч 40 мин	1 ч 40 мин	1 ч 20 мин
20х200	14 ч	7 ч 10 мин	3 ч 30 мин	2 ч 20 мин	1 ч 40 мин
20х250	18 ч	9 ч	4 ч 30 мин	3 ч	2 ч 15 мин
