Подробнее про ONTEK TM ISO 120

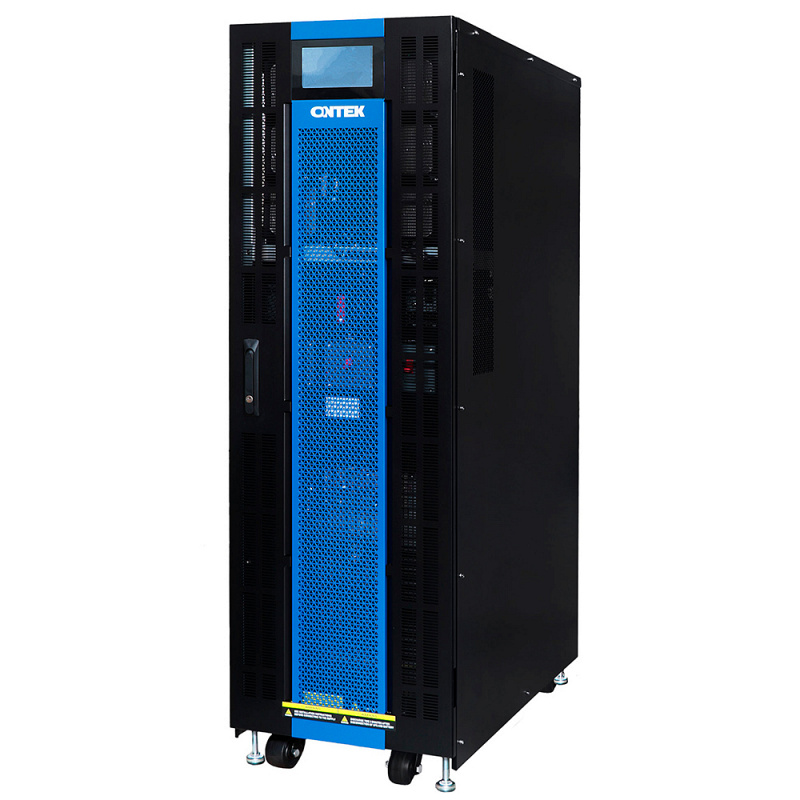

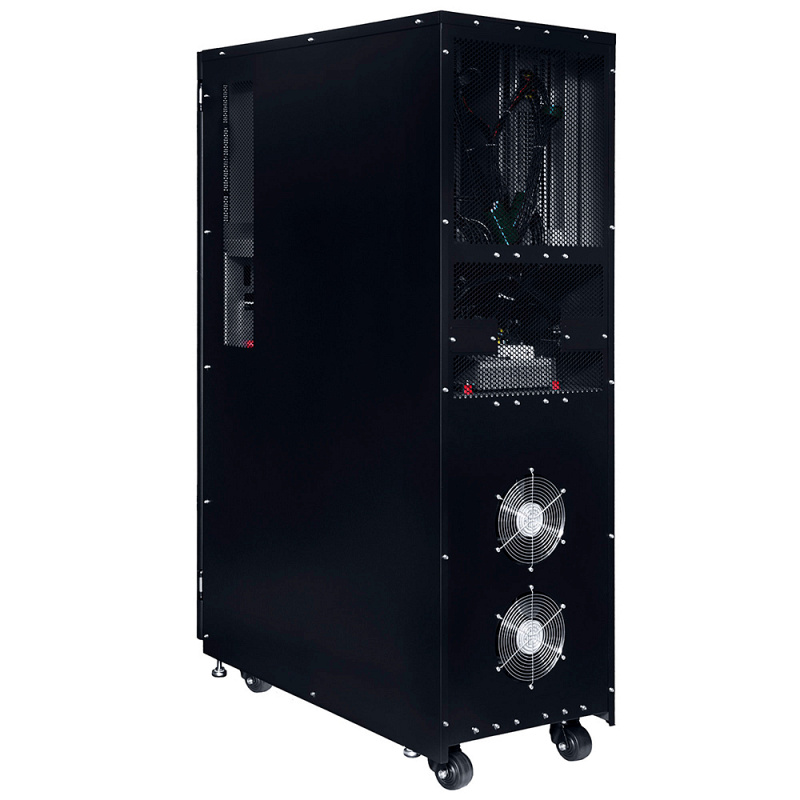

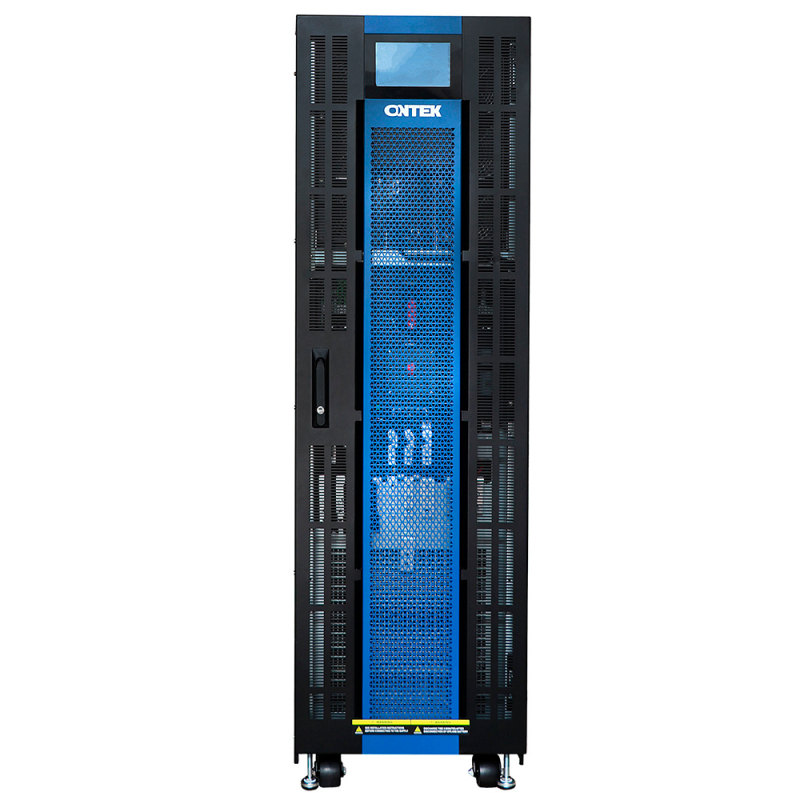

Трёхфазный (3 вход; 3 выход) онлайн ИБП Ontek TM ISO 120 производится в башенном форм-факторе мощностью 120 кВА \ 120 кВт (Power factor = 1). Мощное встроенное зарядное устройство рассчитано на батареи большой ёмкости, ток заряда регулируемый, заряд производится в 3 ступени для продления срока службы свинцово-кислотных аккумуляторов. На передней панели расположен цветной 7 дюймовый сенсорный дисплей с поддержкой английского и русского языка интерфейса. Звуковые сигналы уведомляют об ошибках и неисправностях. Трёхфазный online ИБП Ontek TM ISO мможно подключать параллельно до 4 штук с общей батарейной ёмкостью. Также источник бесперебойного питания поддерживает работу от генератора, что существенно продлевает время автономной работы. Ontek TM ISO 120 работает только от внешних аккумуляторов. На задней панели для расширения функционала предусмотрены интерфейсные разъёмы Smart RS-232, USB, SNMP, Modbus и сухие контакты. Подключаемые опции не входят в комплект поставки ИБП и приобретаются отдельно.
Особенности:
Топология OnlineТрёхфазный ИБПTowerРабота с генераторомПрименение:
СерверыТелекоммуникацииПроизводстваЦОД| Общие характеристики | |
|---|---|
| Фазность | 3-фазный вход / 3-фазный выход |
| Мощность | 120 000 ВА / 120 000 Вт |

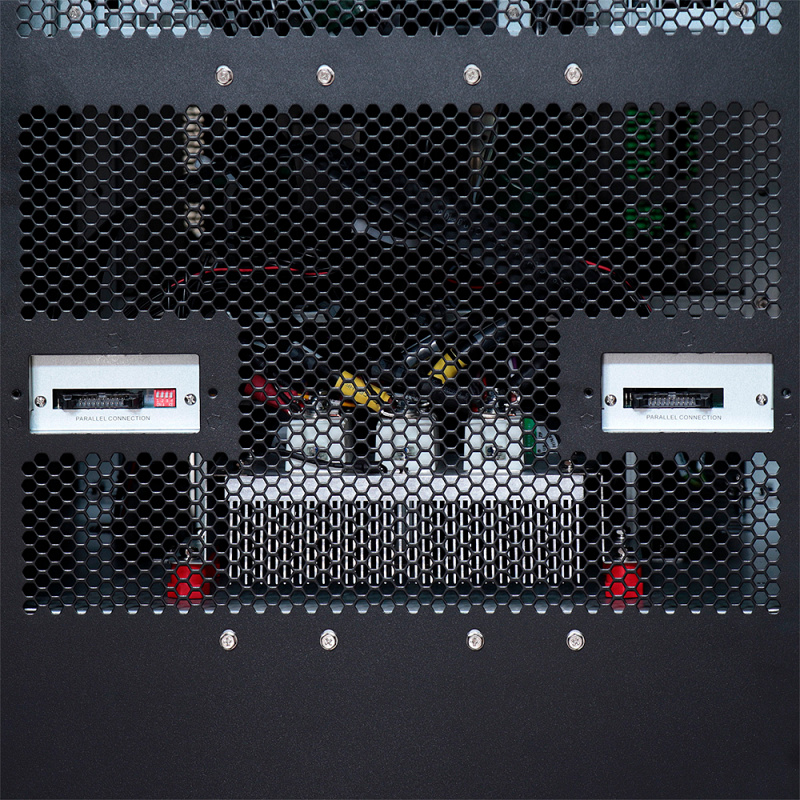

| Возможность параллельной работы | До 4 ИБП (с возможностью работы с общей батарейной группой) |

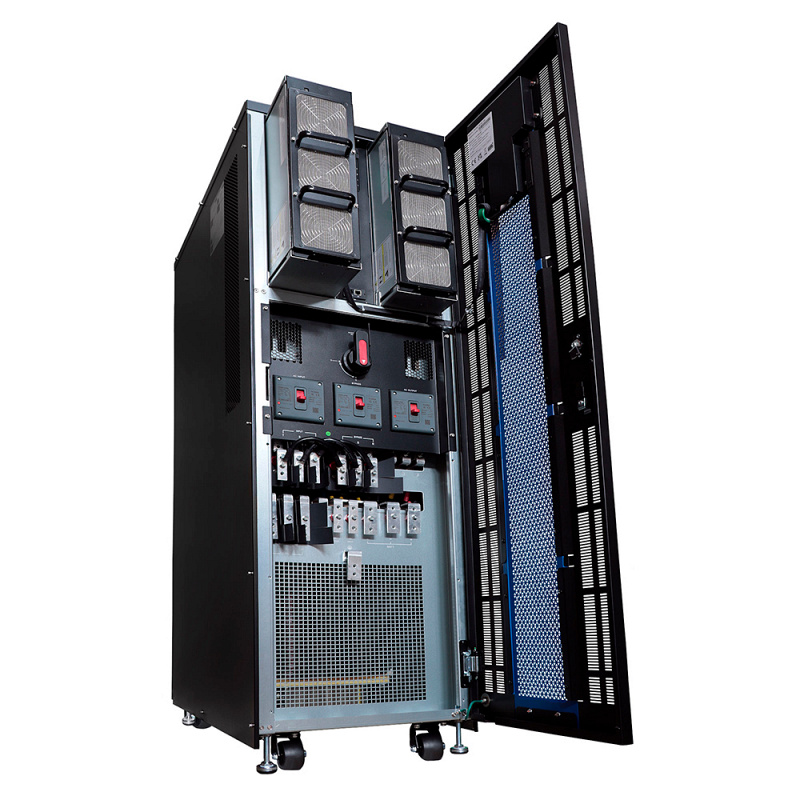

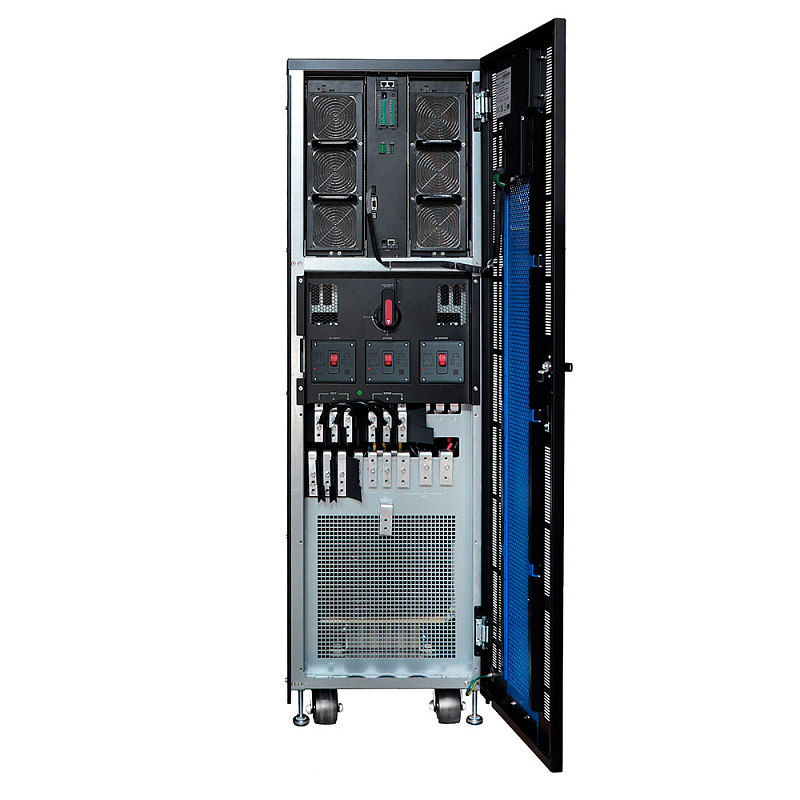

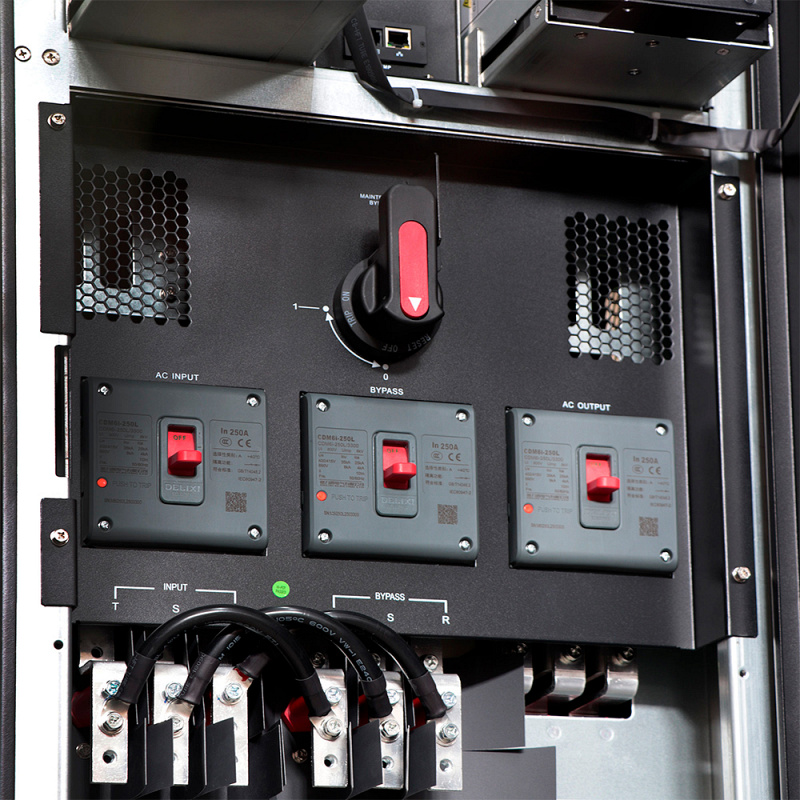

| Встроенные автоматические выключатели | 4 шт: основной вход, выход, вход статического байпаса, механический байпас |
| Воздушный фильтр силового модуля | Наличие |
| Вход | |
| Номинальное напряжение | 3 x 380/400/415 В переменного тока (3Ф+Н) |
| Диапазон напряжений | 110–300 В переменного тока при нагрузке 50%; 187–276 В переменного тока при нагрузке 100% |
| Номинальная частота | 50/60 Гц (автоматическое определение) |
| Диапазон частоты | 40 - 70 Гц |
| Гармонические искажения (THDi) | < 5% при полной линейной нагрузке |
| Выход | |
| Выходное напряжение | 3 x 380/400/415 В переменного тока (3Ф+Н) |
| Выходные разъемы | клеммная колодка |
| Регулировка напряжения переменного тока (батарейный режим) | ≦ ± 1% Типично (сбалансированная нагрузка) |
| Диапазон частот (синхронизированный диапазон) | 46–54 Гц или 56–64 Гц |
| Диапазон частот (батарейный режим) | 50/60 Гц |
| Крест-фактор | 3:1 (макс.) |
| Гармонические искажения | ≤2% THD (линейная нагрузка); ≤5% THD (нелинейная нагрузка) |
| Перегрузочная способность | ≦ 110% в течение 1 часа, 111% ~ 125% в течение 10 минут, 126% ~ 150% в течение 1 минуты и >150% в течение 200 мс. |
| Гармонические искажения | ≦ 2% THD (линейная нагрузка) |
| КПД | |
| От сети | 92.3% |
| ЭКО-режим | 95.8% |
| Работа от батареи | 91.3% |
| Батареи и зарядное устройство | |
| Батареи | Внешние |
| Количество батарей | 32-40 (регулируется) |
| Запуск от АКБ (холодный старт) | В наличии |
| Метод заряда батарей | Трехступенчатый |
| Номинальное напряжение | ±192 В ÷ ±240 В (регулируется) |
| Макс. напряжение | ±240 В (12В х 40 шт) |
| Мин. напряжение | ±192 В (12В х 32 шт) |
| Плавающее напряжение заряда | 2,28 В / ячейку (2,25 ÷ 2,33 регулируется) |
| Напряжение ускоренного заряда | 2,35 В / ячейку |
| Термокомпенсация заряда | В наличии |
| Максимальный ток заряда (регулируется) | 36А |
| Физические характеристики | |
| Размеры, (Ш×В×Г) мм | 480×1600×1000 |
| Вес нетто (кг) | 557 |
| Байпас | |
| Номинальное напряжение | 3 x 380/400/415 В переменного тока (3Ф+Н) |
| Диапазон напряжений | -30% ~ +20% |
| Частотный диапазон | 46–54 Гц или 56–64 Гц |
| Допустимая перегрузка | ≦ 110% в течение 1 часа, 111% ~ 125% в течение 10 минут, 126% ~ 150% в течение 1 минуты и >150% в течение 200 мс. |
| Управление и индикация | |

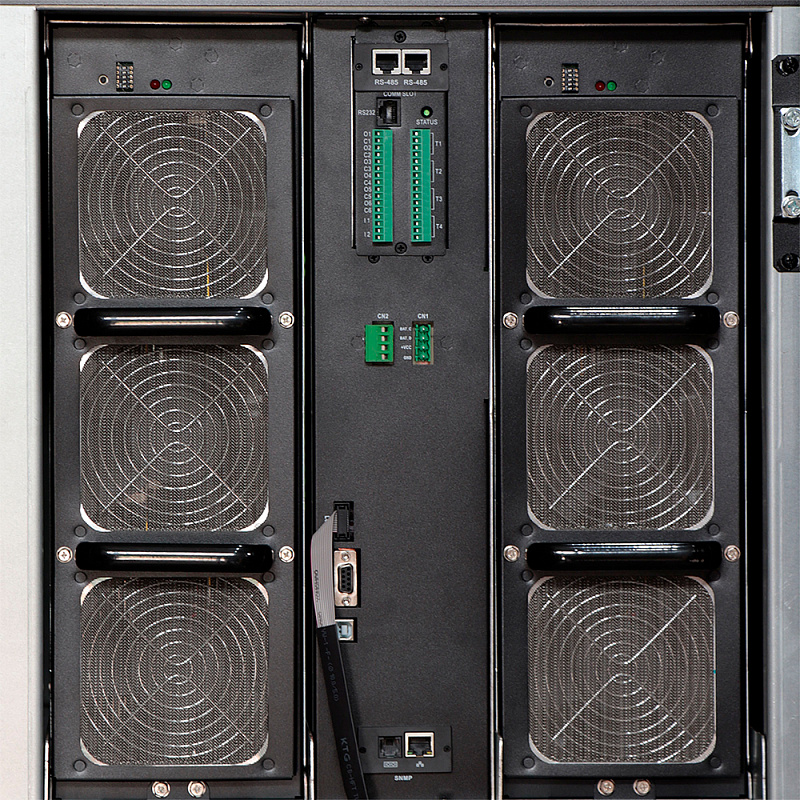

| Smart RS-232×2шт / USB | Поддержка семейств Windows, Linux и MAC |
| Карта SNMP | Управление питанием с помощью SNMP-менеджера и веб-браузера |
| Карта Modbus (RS485×2) | Управление и мониторинг в режиме реального времени по протоколу Modbus RTU |
| Сухие контакты | Встроенные реле вход/выход: 2шт – входные сигналы, 6шт – выходные сигналы |
| Разъем batt. temp × 5шт | Для подключения датчиков термокомпенсации заряда батарей |
| Дополнительный слот | Внутренний слот для подключения карт расширения × 2шт |
| Опционально |
Датчик окружающей среды (температура и влажность) Температурный датчик для термокомпенсации заряда батарей - до 5 шт |
| Дисплей | Входное/выходное напряжение, входная/выходная частота, нагрузка в ВА/Вт, емкость батареи, оставшееся время автономии и индикация неисправности входного сигнала. |
| Звуковые оповещения | Режим батареи: звук каждые 10 секунд. Низкий заряд батареи: звук каждую секунду. Перегрузка: звук каждые 0,5 секунд. Ошибка: постоянный звук |
| Поддерживаемые языки | Русский, английский |
| Окружающая среда | |
| Рабочая температура и влажность | 0-40°C, < 95% без образования конденсата |
| Соответствия | |
| Сертификация | Сертификат соответствия ЕАЭС ТР ТС 004/2011, ТР ТС 020/2011. Сертификат по стандарту ISO 9001:2015 |
| Гарантийный срок | 3 года (стандартный) или расширенный |
