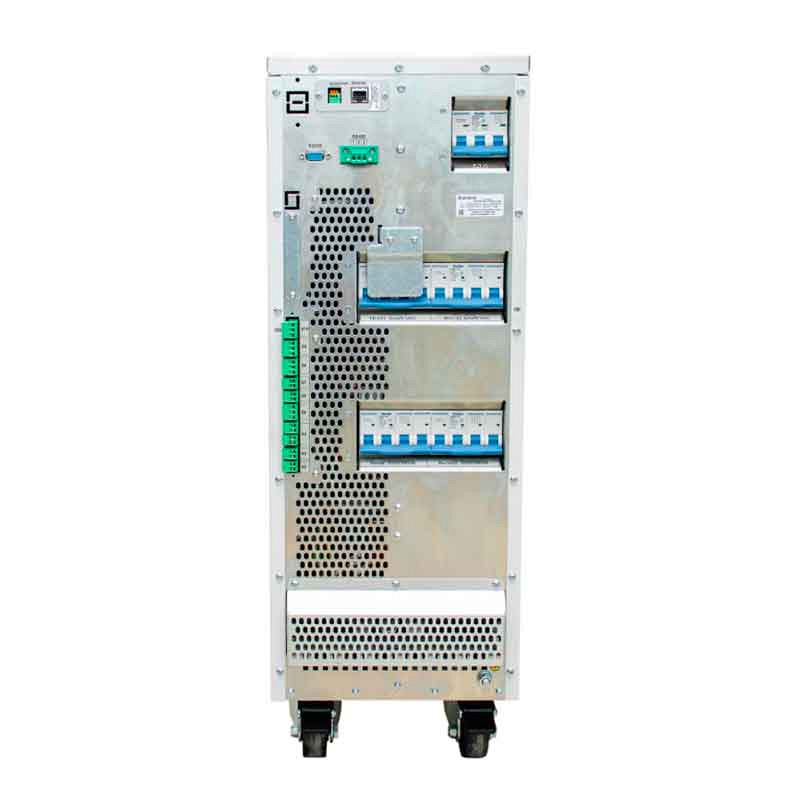

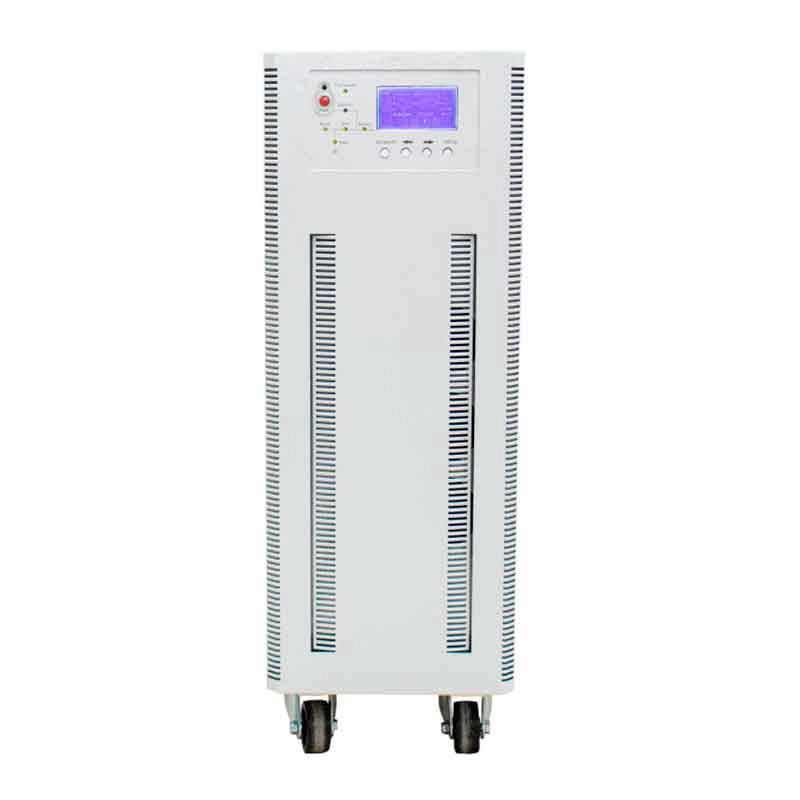

ИБП Штиль ST33010S (10 кВА / 9 кВт) трехфазный

Штиль ST33010S
(0)
Цена по запросу
  • Артикул: ST33010S
  • Бренд: Штиль
  • Гарантия, мес.: 24
  • Страна производства: Россия
  • Наличие в СПБ Мало
  • Наличие в МСК Мало
Технические характеристики
  • Топология: On-Line
  • Номинальная мощность, кВА/кВт: 10/9
  • Фазы на входе: 3 фазы
  • Фазы на выходе: 3 фазы
  • Выходной коэффициент мощности (PF): 0.9
  • Форма выходного напряжения: Чистый синус
  • Наличие встроенных АКБ: Да
  • Форм-фактор: Напольный
  • Габариты (ВхШхГ), мм.: 722x250x865
  • Вес, кг.: 132

Подробнее про Штиль ST33010S

Параметр ST33010S
Выходная мощность, кВА/кВт 10/9
Топология on-line (с двойным преобразованием)
Исполнение напольное (Tower)
Тип ключей IGBT-транзисторы
Входные характеристики
Тип входной сети трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
Номинальное входное напряжение, В 380/400/415
Диапазон входного напряжения, В 304-478 при 100% нагрузке, 228-304 с ограничением выходной мощности
Предельный диапазон входного напряжения, В 228-478
Диапазон входного напряжения в режиме ECO и байпас, В отрицательный диапазон выбора: -10%, -15%, -20%, -30%, -40%; положительный диапазон выбора: +10%, +15%, +20%, +25% (по умолчанию: -20% и +15%)
Диапазон входной частоты в режиме ECO и байпас, Гц диапазон выбора: ±1, ±3, ±5
Номинальная входная частота, Гц 50/60
Диапазон входной частоты, Гц 40-70
Входной коэффициент мощности 0,99
Номинальный входной ток (при максимальной нагрузке), А 18
Плавный пуск да
Выходные характеристики
Форма выходного сигнала синусоида
Выходной коэффициент мощности 0,9
Номинальное выходное напряжение, В 380/400/415 (трехфазное с общей нейтралью)
Точность поддержания выходного напряжения ±1,5 (0…100% несбалансированная нагрузка)
Номинальная выходная частота, Гц 50/60
Точность поддержания выходной частоты ±0,1%
Максимальный выходной ток, А 15
Коэффициент нелинейных искажений, % <1 (линейная нагрузка), <6 (нелинейная нагрузка)
Переходная характеристика <5% для ступенчатой нагрузки (20% - 80% -20%)
Время восстановления после переходного процесса < 30 мс для ступенчатой нагрузки (20% - 100% -20%)
Крест-фактор 3:1
Перегрузочная способность при работе в режиме on-line (уровень нагрузки - в процентах от номинального значения) 110% - в течение 1 ч, 125% - в течение 10 мин, 150% - в течение 1 мин, более 150% - в течение 200 мс
Перегрузочная способность при работе в режиме байпас (уровень нагрузки - в процентах от номинального значения) до 125% - неограниченное время, 125% - 130% - в течение 10 мин, 130% - 150% - в течение 1 мин, 150% - 400% - в течение 1 с, >400% - в течение 200 мс
КПД при работе в режиме on-line, % >95
КПД при работе в режиме байпас ( или в режиме ECO), % 99
КПД при работе в автономном режиме (питание от АБ), % 95
Время переключения в автономный режим из режима on-line, мс 0
Время переключения в режим «on-line» из режима ECO, мс переключение с синхронизацией: 0
Встроенные АБ
Тип АБ герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В 480 (±240 В), диапазон одного плеча: 198~288
Напряжение буферного заряда АБ, В/эл 2,25 (диапазон выбора: 2,2 – 2,35)
Напряжение выравнивания заряда АБ, В/эл 2,4 (диапазон выбора: 2,3– 2,45)
Конечное напряжение разряда АБ, В/эл 1,65 (диапазон выбора: 1,6 – 1,75 ) с током разряда 0,6 С
1,75 (диапазон выбора: 1,65 – 1,8) с током разряда 0,15 С
конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы
Термокомпенсация заряда АБ настраивается в пределах от 0 до 5 мВ/0С /эл
Номинальная мощность заряда встроенного ЗУ 10% от мощности ИБП (диапазон выбора: 1-20%)
Номинальный ток по цепи АБ, А 20
Количество встроенных АБ 12В, шт. 40
Емкость встроенных АБ, Ач 9
Время заряда встроенных АБ, ч не более 8 (до 90% емкости)
Холодный старт (запуск в автономном режиме во время отключения электроэнергии) опция
Функционал управления АБ тест емкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция), контроль АБ по «средней» точке (опция)
Срок службы до 7 лет (в зависимости от условий эксплуатации)
Панель управления и интерфейсы
ЖК-дисплей окно информации о системе, окно меню и текущей команды, окно событий
Светодиодный дисплей индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS)
Функциональные клавиши возврат, влево, вправо, ввод, EPO
Звуковой сигнал 2 типа сигналов: два коротких+один длинный, непрерывный
Ethernet протокол SNMP/WEB/Modbus TCP/Telnet/SSH/NTP (опция)
RS232, RS-485 Modbus RTU/ ASCII, Megatec
"Сухие" контакты в базовой комплектации
Порт аварийного дистанционного включения/отключения (EPO)
Интерфейс работы с ДГУ
Параллельная работа до 6 шт. (опция)
Подключение
Входная сеть болты M6
Нагрузка
Завод кабелей снизу
Сечение проводов сети, мм2 6
Сечение проводов АБ, мм2 8
Сечение проводов выхода, мм2 6
Расстояние от задней стенки до стены или другого оборудования не менее, мм 300
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, 0С от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 С0 превышения температуры свыше 20 С0)
Диапазон температуры хранения,0С  от -40 до +70
Тип охлаждения принудительная вентиляция
Относительная влажность, % от 0 до 95 (без конденсата)
Уровень шума (на расстоянии 1 м) 58 дБ при нагрузке 100%, 55 дБ при нагрузке 45%
Степень защиты от пыли и влаги IP20
Импульсное перенапряжение по входу, кВ не более 2 длительностью не более 50 мс
Срок службы, лет 12
Наработка на отказ, ч ≥100000
Гарантия, мес 24
Механические характеристики
Габариты (ВхШхГ), мм 722х250х865
Масса, кг 132
Стандарты и сертификаты
Безопасность ГОСТ 60950-1-2011
ЭМС ГОСТ 32133.2-2013
Сертификат РФ декларация о соответствии техническим регламентам Таможенного союза

Время автономной работы ИБП Штиль ST33010S от встроенных АБ в зависимости от уровня нагрузки:

Уровень нагрузки от номинальной мощности ИБП ST33010S
Время работы от АБ, мин
20% 70
40% 32
60% 23
80% 18
100% 13
